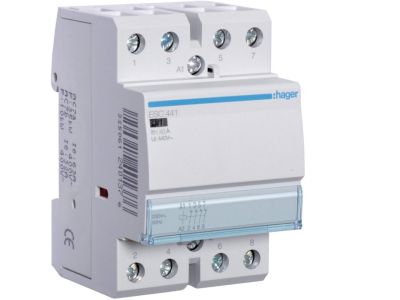

Stycznik 230VAC 4NC 40A AC-7a/b | ESC441 Hager

Opis i Kluczowe Cechy

Stycznik ESC441 o napięciu cewki 230 V AC wyposażony w cztery styki normalnie zamknięte (4NC) zapewnia niezawodne przełączanie obwodów o prądzie do 40 A w kategorii AC-7a/b. Dzięki zastosowaniu w kategorii AC-7a/b urządzenie sprawdza się zarówno w sterowaniu silnikami (AC-7a), jak i obciążeniami rezystancyjnymi oraz żarowymi (AC-7b), co czyni je uniwersalnym elementem w instalacjach przemysłowych i budynkowych. Styk NC gwarantuje zachowanie ciągłości obwodu w stanie bezprądowym, zwiększając bezpieczeństwo w aplikacjach awaryjnych.

• 4 styki normalnie zamknięte (4NC): w stanie spoczynkowym wszystkie obwody są zwarte – kluczowe dla układów bezpieczeństwa i sygnalizacji, gdzie brak napięcia musi skutkować zamknięciem obwodu.
• Prąd znamionowy 40 A w kategorii AC-7a/b: pozwala na bezpieczne sterowanie silnikami (AC-7a) oraz odbiornikami rezystancyjnymi i żarowymi (AC-7b) bez ryzyka przeciążenia styków.
• Napięcie cewki 230 V AC: kompatybilne z typową siecią domową i przemysłową, ułatwia integrację w istniejących szafach sterowniczych bez konieczności stosowania dodatkowych transformatorów.
• Kategoria użytkowa AC-7a/b: gwarantuje odpowiednią zdolność łączeniową dla silników asynchronicznych oraz obciążeń oświetleniowych i grzewczych, spełniając wymagania najczęściej spotykanych aplikacji.
• Uniwersalność zastosowania: stycznik nadaje się zarówno do bezpośredniego załączania silników, jak i do sterowania nagrzewnicami, oprawami oświetleniowymi czy sygnalizacją.

Zgodność z Normami

Stycznik ESC441 został zaprojektowany zgodnie z wymogami norm europejskich oraz standardami DIN, co potwierdza certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej, zapewniając bezpieczną i niezawodną pracę w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki parametrom 40 A w kategorii AC-7a/b oraz czterem stykom NC, stycznik ESC441 znajduje zastosowanie w wielu obszarach automatyki i sterowania.

• Bezpośrednie załączanie i wyłączanie silników asynchronicznych (wentylatory, pompy, przenośniki) – kategoria AC-7a.
• Sterowanie obciążeniami rezystancyjnymi, takimi jak nagrzewnice, piece grzewcze czy oświetlenie żarowe – kategoria AC-7b.
• Realizacja obwodów bezpieczeństwa i sygnalizacji, gdzie wykorzystuje się normalnie zamknięte styki do monitorowania stanu urządzeń.
• Automatyka budynkowa – załączanie oświetlenia, rolet, bram czy drobnych silników w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż stycznika ESC441 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami – dla prądu 40 A zalecany przekrój to minimum 6 mm² Cu (w zależności od warunków chłodzenia). Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowy docisk i niską rezystancję przejścia.

FAQ

• Czy stycznik ESC441 ma podświetlenie LED? W dostarczonych danych nie ma informacji o wbudowanym podświetleniu. Stycznik nie jest wyposażony w diodę LED – stan załączenia cewki można kontrolować za pomocą zewnętrznych wskaźników.
• Jaki stopień ochrony IP ma to urządzenie? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, standardowo stosuje się stopień ochrony IP20 dla części zaciskowych (brak konkretnych danych w karcie katalogowej). W przypadku instalacji w środowisku zapylonym lub wilgotnym konieczne jest zastosowanie obudowy o wyższym IP.
• Czy styki NC są normalnie zamknięte przy braku zasilania cewki? Tak, w styczniku ESC441 styki o konfiguracji 4NC są w stanie spoczynkowym (bez napięcia na cewce) zwarte. Oznacza to, że prąd płynie przez obwód główny, dopóki cewka nie zostanie wzbudzona – rozwiązanie stosowane w układach bezpieczeństwa.
