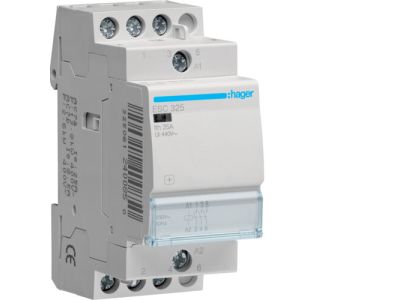

Stycznik 230VAC 3NO 25A AC-7a/b | ESC325 Hager

Opis i Kluczowe Cechy

Stycznik modułowy HAGER ESC325 to profesjonalne urządzenie elektroinstalacyjne zaprojektowane do precyzyjnego załączania i wyłączania obwodów mocy oraz sygnałów elektrycznych. Wyposażony w cewkę sterującą zasilaną napięciem przemiennym 230 V AC, umożliwia zdalne zarządzanie odbiornikami energii poprzez podanie napięcia na zaciski sterownicze. Urządzenie posiada trzy styki zwierne (3NO), co pozwala na jednoczesne rozłączanie trzech torów prądowych. Prąd znamionowy wynoszący 25 A w kategoriach użytkowania AC-7a oraz AC-7b gwarantuje wysoką wydajność przy sterowaniu urządzeniami grzewczymi, oświetleniem oraz silnikami o małej mocy. Solidna konstrukcja obudowy zapewnia długą żywotność mechaniczną i elektryczną, co jest kluczowe w systemach automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy PN-EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki certyfikacji CE, instalatorzy mają pewność, że stycznik HAGER ESC325 gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność elektromagnetyczną w ramach nowoczesnych rozdzielnic elektrycznych.

Zastosowanie

Stycznik ESC325 znajduje szerokie zastosowanie w sektorze komercyjnym i mieszkaniowym. Jest idealnym rozwiązaniem do sterowania systemami ogrzewania elektrycznego, gdzie wymagana jest częsta praca styków przy obciążeniach rezystancyjnych. Doskonale sprawdza się również w układach sterowania oświetleniem wielkopowierzchniowym, wentylacją oraz pompami. Dzięki możliwości montażu w standardowych rozdzielnicach, jest podstawowym elementem systemów inteligentnego domu oraz automatyki przemysłowej, gdzie służy do separacji obwodów sterowniczych od obwodów wykonawczych o dużym poborze prądu.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy zachować odpowiednie odstępy wentylacyjne w przypadku montażu kilku styczników obok siebie, pracujących pod pełnym obciążeniem przez długi czas, co pozwoli na optymalne odprowadzanie ciepła z cewek sterujących.

FAQ

• Czy stycznik ESC325 może sterować silnikami trójfazowymi? Tak, dzięki trzem stykom zwiernym (3NO) i prądowi 25 A, urządzenie może być wykorzystane do załączania silników w zakresie parametrów kategorii AC-7b.
• Jakie jest napięcie sterowania cewki? Cewka stycznika jest przystosowana do pracy z napięciem 230 V AC, co jest standardem w większości instalacji budynkowych.
• Jaka jest różnica między tym stycznikiem a przekaźnikiem? Stycznik HAGER ESC325 jest dedykowany do sterowania obwodami głównymi o większych mocach, podczas gdy przekaźniki stosuje się zazwyczaj w obwodach pomocniczych i sygnałowych o mniejszym natężeniu prądu.
