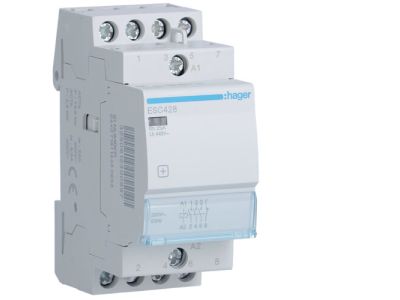

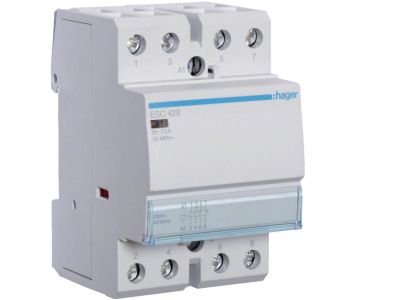

Stycznik 230VAC 3NO+1NC 25A AC-7a/b | ESC428 Hager

Opis i Kluczowe Cechy

Stycznik ESC428 przeznaczony do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę (230 V AC). Wyposażony w zestaw styków 3NO (główne) + 1NC (pomocniczy) umożliwia jednoczesne sterowanie odbiornikiem oraz przekazywanie sygnału zwrotnego o stanie pracy. Prąd znamionowy 25 A w kategorii AC-7a/b gwarantuje bezpieczną pracę przy sterowaniu silnikami oraz obciążeniami rezystancyjnymi bez ryzyka przegrzania styków. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• 3 styki główne NO + 1 styk pomocniczy NC: osobne obwody sterowania odbiornikiem i sygnalizacji stanu (rozwarcie styku NC przy zasilonej cewce) – upraszcza instalację i diagnostykę.
• Prąd znamionowy 25 A w kategorii AC-7a/b: pewne załączanie silników oraz obciążeń rezystancyjnych o średniej mocy, bez ryzyka zwarć czy nadmiernego obciążenia styków.
• Napięcie cewki 230 V AC: bezpośrednie sterowanie z typowych obwodów oświetleniowych i gniazd – nie wymaga dodatkowych zasilaczy.
• Wykonanie modułowe (szerokość zgodna z normą DIN): łatwy montaż na szynie TH35 w standardowych rozdzielnicach – oszczędność miejsca i szybka instalacja.
• Trwałość mechaniczna i łączeniowa: konstrukcja przystosowana do częstego łączenia – długa żywotność w aplikacjach automatyki.

Zgodność z Normami

Stycznik ESC428 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami unijnymi. Produkt przeznaczony do montażu w instalacjach niskiego napięcia zgodnie z przepisami SEP.

Zastosowanie

Dzięki trzem stykom głównym i jednemu pomocniczemu stycznik ESC428 sprawdza się w wielu scenariuszach sterowania w instalacjach przemysłowych i bytowych:

• Załączanie i wyłączanie silników jednofazowych (np. wentylatory, pompy, napędy) w kategorii AC-7b.
• Sterowanie obciążeniami rezystancyjnymi (np. grzałki, piece) w kategorii AC-7a.
• Impulsowe przełączanie styczników większej mocy lub przekaźników – styk pomocniczy NC służy do sygnalizacji „braku napięcia na cewce”.
• Automatyka budynkowa – włączanie oświetlenia, rolet, bram – jako element układów inteligentnego sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez osobę posiadającą uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuj na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów dobierz zgodnie z obciążeniem (dla 25 A zaleca się min. 4 mm² Cu). Moment dokręcania śrub zacisków dobierz zgodnie z dokumentacją producenta (zwykle 0,8–1,2 Nm). Po montażu sprawdź poprawność podłączenia styków głównych i pomocniczego.

FAQ

• Czy stycznik ma podświetlenie / diodę sygnalizacyjną? W danych produktu nie ma informacji o podświetleniu. Stycznik ESC428 nie posiada wbudowanej diody – stan załączenia cewki można monitorować poprzez styk pomocniczy NC.
• Jaki stopień ochrony IP ma ten stycznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Aparatura modułowa montowana w rozdzielnicach ma zazwyczaj ochronę IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Jak działa styk pomocniczy NC? Styk NC (normalnie zamknięty) jest zwarty, gdy cewka stycznika nie jest zasilana. Po podaniu napięcia 230 V AC na cewkę styk rozwierający się otwiera – sygnalizuje, że stycznik jest załączony. Po odcięciu napięcia styk powraca do stanu zamkniętego.
