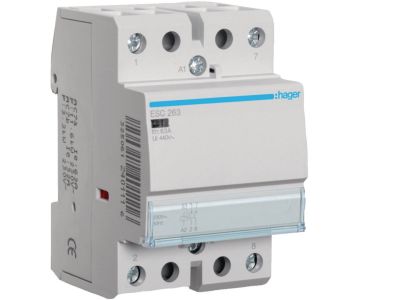

Stycznik 230VAC 2NO 63A AC-7a/b | ESC263 Hager

Opis i Kluczowe Cechy

Stycznik modułowy ESC263 z cewką 230 VAC wyposażono w dwa zestawy styków zwiernych (2NO) o prądzie znamionowym 63 A w kategorii AC-7a/b. Dzięki temu zapewnia niezawodne załączanie obwodów głównych w instalacjach budynkowych i przemysłowych, odporny na obciążenia rezystancyjne oraz silniki.

• Styki 2NO (dwa zestawy zwierne): Umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami lub zasilanie fazy i neutralnego w jednym obwodzie – elastyczność konfiguracji.
• Prąd znamionowy 63 A w kategorii AC-7a/b: Bezpieczne przełączanie dużych obciążeń rezystancyjnych (np. grzejniki) oraz silników elektrycznych w zastosowaniach domowych i podobnych – wysoka trwałość łączeniowa.
• Cewka 230 VAC: Bezpośrednie sterowanie napięciem sieciowym, kompatybilność z typowymi obwodami sterowania budynkowego – prostota instalacji.
• Konstrukcja modułowa: Montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielnicy i szybka instalacja.
• Kategoria AC-7b: Przystosowany do pracy z silnikami o prądzie rozruchowym wielokrotnie przekraczającym prąd znamionowy – niezawodność przy rozruchu silników.

Zgodność z Normami

Stycznik ESC263 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Jego konstrukcja jest zgodna z europejskimi normami bezpieczeństwa dla aparatury modułowej (standard DIN).

Zastosowanie

Stycznik ESC263 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów głównych w instalacjach niskiego napięcia.

• Sterowanie oświetleniem, ogrzewaniem elektrycznym (grzejniki, podłogówka) i wentylatorami w budynkach mieszkalnych i biurowych.
• Załączanie silników w urządzeniach domowych (np. pompy, klimatyzatory, bramy) zgodnie z kategorią AC-7b.
• Impulsowe sterowanie stycznikami głównymi w układach automatyki budynkowej (za pośrednictwem przycisków lub przekaźników).
• Sygnalizacja i sterowanie w rozdzielnicach przemysłowych małej mocy.

Wskazówki Montażowe

Montaż stycznika ESC263 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Momenty dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami. Należy zwrócić uwagę na odpowiednią wentylację – nie przekraczać dopuszczalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Czy stycznik ESC263 posiada podświetlenie? Nie, stycznik nie ma wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą zewnętrznej sygnalizacji (np. lampki kontrolnej podłączonej równolegle do cewki).
• Jaki jest stopień ochrony stycznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, stycznik ESC263 ma typowy dla tej klasy stopień ochrony IP20 zapewniany przez obudowę rozdzielnicy. W przypadku montażu w innych warunkach należy zapewnić odpowiednią osłonę.
• Jakie obciążenia można sterować stycznikiem w kategorii AC-7a/b? Kategoria AC-7a dotyczy obciążeń rezystancyjnych i małoindukcyjnych (np. ogrzewanie), a AC-7b – silników w zastosowaniach domowych i podobnych (np. wentylatory, pompy). Stycznik ESC263 jest przystosowany do obu tych kategorii, co zapewnia wszechstronność zastosowań.
