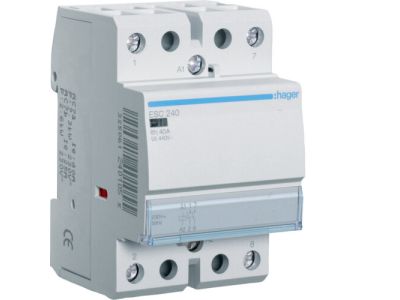

Stycznik 230VAC 2NO 40A AC-7a/b | ESC240 Hager

Opis i Kluczowe Cechy

Stycznik modułowy HAGER ESC240 to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego sterowania przepływem energii w instalacjach budynkowych i przemysłowych. Wyposażony w dwa styki zwierne (2NO), pozwala na efektywne załączanie i wyłączanie obwodów głównych po podaniu napięcia sterującego 230V AC na cewkę urządzenia. Prąd znamionowy wynoszący 40A w kategoriach użytkowania AC-7a oraz AC-7b gwarantuje wysoką wydajność przy sterowaniu obciążeniami rezystancyjnymi oraz lekko indukcyjnymi, takimi jak systemy ogrzewania, oświetlenia czy silniki o małej mocy.

• Wysoka obciążalność: Prąd znamionowy 40A pozwala na bezpieczną pracę w wymagających układach zasilania.
• Konfiguracja styków: Układ 2NO (normalnie otwarte) zapewnia separację obwodów w stanie spoczynku.
• Napięcie sterowania: Standardowe napięcie cewki 230V AC ułatwia integrację z większością systemów automatyki budynkowej.
• Trwałość mechaniczna: Solidna konstrukcja marki HAGER gwarantuje tysiące cykli łączeniowych bez utraty parametrów technicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania normy PN-EN 61095, co definiuje jego przydatność w kategorii AC-7a (obciążenia słabo indukcyjne w gospodarstwach domowych i podobnych zastosowaniach) oraz AC-7b (obciążenia silnikowe w gospodarstwach domowych). Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania oraz kompatybilność elektromagnetyczną w nowoczesnych rozdzielnicach.

Zastosowanie

Stycznik ESC240 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba zdalnego zarządzania odbiornikami o znacznym poborze prądu. Jest idealnym rozwiązaniem do sterowania systemami ogrzewania elektrycznego (piece akumulacyjne, maty grzewcze), dużymi grupami oświetleniowymi w obiektach komercyjnych oraz pompami i wentylatorami. Dzięki swojej charakterystyce, urządzenie oddziela obwód sterowniczy od obwodów głównych, co zwiększa bezpieczeństwo obsługi i pozwala na automatyzację procesów za pomocą programatorów czasowych lub czujników ruchu.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co pozwala na szybką instalację w typowych rozdzielnicach modułowych. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Ze względu na emisję ciepła podczas długotrwałej pracy cewki, w przypadku montażu kilku styczników obok siebie, warto rozważyć zastosowanie wkładek dystansowych (np. LZ060) w celu zapewnienia optymalnej cyrkulacji powietrza.

FAQ

• Czy stycznik ESC240 może pracować z oświetleniem LED? Tak, jednak należy uwzględnić wysokie prądy rozruchowe zasilaczy LED i dobrać liczbę opraw tak, aby nie przekroczyć prądu szczytowego styków.
• Jaka jest różnica między tym stycznikiem a przekaźnikiem? Stycznik ESC240 jest dedykowany do sterowania obwodami głównymi o dużym natężeniu prądu (do 40A), podczas gdy przekaźniki stosuje się zazwyczaj w obwodach pomocniczych i sygnałowych o mniejszej mocy.
• Czy cewka stycznika buczy podczas pracy? Produkty HAGER serii ESC charakteryzują się wysoką kulturą pracy, jednak w miejscach wymagających absolutnej ciszy zaleca się stosowanie wersji o obniżonym poziomie hałasu (styczniki bezgłośne).
