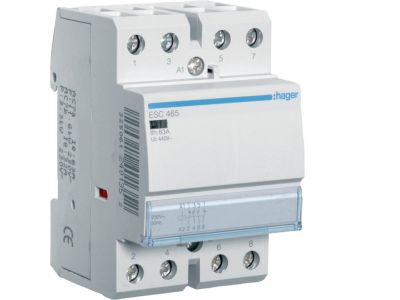

Stycznik 230VAC 2NO+2NC 63A AC-7a/b | ESC465 Hager

Opis i Kluczowe Cechy

Stycznik oznaczony symbolem ESC465 to urządzenie przystosowane do pracy w obwodach prądu przemiennego o napięciu cewki 230 V AC i prądzie znamionowym 63 A w kategorii użytkowania AC-7a/b. Wyposażony w dwa styki zwierne (NO) oraz dwa styki rozwierne (NC), zapewnia elastyczną konfigurację sterowania odbiornikami. Przeznaczony do montażu na szynie DIN w rozdzielnicach modułowych.

• Prąd znamionowy 63 A (AC-7a/b): Gwarantuje bezpieczną pracę przy znacznym obciążeniu, minimalizując ryzyko przegrzania styków w aplikacjach silnikowych i rezystancyjnych.
• Napięcie cewki 230 V AC: Umożliwia bezpośrednie sterowanie z typowych obwodów oświetleniowych i gniazd w budynkach mieszkalnych i przemysłowych.
• Konfiguracja styków 2NO + 2NC: Zapewnia wszechstronność – możliwość jednoczesnego załączania i rozłączania dwóch niezależnych obwodów lub realizacji funkcji przełącznej.
• Kategoria użytkowania AC-7a/b: Dedykowana do sterowania silnikami o lekkim rozruchu (AC-7a) oraz obciążeniami rezystancyjnymi (AC-7b), co potwierdza przydatność w pompach, wentylatorach i grzejnikach.
• Symbol ESC465: Łatwa identyfikacja w systemach zamówień i gospodarce magazynowej.

Zgodność z Normami

Stycznik ESC465 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie należy prowadzić zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Dzięki parametrom 63 A i kategorii AC-7a/b stycznik ESC465 sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania obciążeń o charakterze silnikowym oraz rezystancyjnym. Przeznaczony do pracy w rozdzielnicach budynkowych i przemysłowych.

• Sterowanie silnikami jedno- i trójfazowymi (pompy, wentylatory, kompresory) w obwodach o lekkim rozruchu.
• Załączanie i wyłączanie obciążeń rezystancyjnych, takich jak grzałki elektryczne, piece oporowe czy systemy ogrzewania podłogowego.
• Sterowanie oświetleniem o dużych prądach załączeniowych (lampy halogenowe, LED o wysokiej mocy) w automatyce budynkowej.
• Impulsowe sterowanie poprzez przyciski lub przekaźniki w systemach PLC i inteligentnego zarządzania energią.

Wskazówki Montażowe

Montaż stycznika ESC465 może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do zamocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Przekrój przewodów dobierz zgodnie z prądem znamionowym oraz obowiązującymi przepisami. Moment dokręcania zacisków – stosuj się do zaleceń producenta zamieszczonych w karcie katalogowej. Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy stycznik ESC465 ma podświetlenie? Producent nie przewidział fabrycznego podświetlenia w tym modelu. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie zewnętrznej lampki kontrolnej lub modułu LED.
• Jaki jest stopień ochrony stycznika? Producent nie podał konkretnej wartości IP dla tego modelu. Zgodnie z ogólną praktyką dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się ochronę IP20, jednak ostateczna ochrona zależy od zastosowanej obudowy.
• W jakim trybie pracy działają styki? Styki przystosowane są do kategorii użytkowania AC-7a/b – oznacza to pracę przy obciążeniach silnikowych (lekki rozruch) oraz rezystancyjnych. Nie są dedykowane do obwodów indukcyjnych o wysokiej indukcyjności (np. dławiki) bez dodatkowego zabezpieczenia.
