Stycznik 230VAC 2NO+2NC 25A AC-7a/b | ESC427 Hager

Opis i Kluczowe Cechy

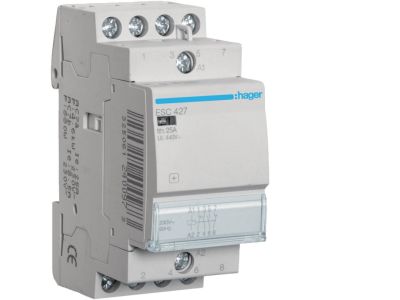

Stycznik modułowy HAGER ESC427 to zaawansowany aparat łączeniowy zaprojektowany do precyzyjnego sterowania przepływem energii w instalacjach budynkowych i przemysłowych. Urządzenie wyposażone jest w cewkę sterującą zasilaną napięciem przemiennym 230 V AC, która po otrzymaniu sygnału elektrycznego wymusza zmianę stanu styków głównych. Model ten posiada unikalną konfigurację styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte), co pozwala na jednoczesne załączanie i odłączanie różnych sekcji obwodów w ramach jednego cyklu pracy.

• Prąd znamionowy 25 A: Pozwala na bezpieczną pracę z obciążeniami rezystancyjnymi (kategoria AC-7a) oraz mieszanymi (kategoria AC-7b).
• Konfiguracja styków 2NO+2NC: Zapewnia wszechstronność w projektowaniu układów automatyki i sterowania oświetleniem lub ogrzewaniem.
• Trwałość mechaniczna: Wysoka jakość wykonania gwarantuje tysiące cykli łączeniowych bez utraty parametrów przewodzenia.
• Kompaktowa obudowa: Standardowa szerokość modułowa ułatwia montaż w rozdzielnicach obok innych aparatów modułowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy PN-EN 61095, która definiuje parametry dla styczników elektromechanicznych do zastosowań domowych i podobnych. Dzięki certyfikacji CE, instalatorzy mają pewność, że urządzenie zapewnia odpowiedni poziom bezpieczeństwa pożarowego oraz izolacyjnego, co jest kluczowe przy długotrwałej eksploatacji pod pełnym obciążeniem.

Zastosowanie

Stycznik HAGER ESC427 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do sterowania systemami ogrzewania elektrycznego, gdzie wymagane jest przełączanie dużych mocy przy zachowaniu pełnej separacji galwanicznej. W sektorze komercyjnym doskonale sprawdza się w układach sterowania oświetleniem wielkopowierzchniowym oraz w systemach wentylacji i klimatyzacji. Dzięki obecności styków NC, może być również wykorzystywany w układach priorytetowych lub systemach sygnalizacji stanu pracy urządzeń.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy elektrycznej. Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić trwałe połączenie przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 25 A, co minimalizuje spadki napięcia i straty energii.
• Odstępy wentylacyjne: Przy montażu kilku styczników obok siebie, warto rozważyć zastosowanie wkładek dystansowych w celu poprawy cyrkulacji powietrza i odprowadzania ciepła z cewek.
• Pozycja pracy: Urządzenie jest przystosowane do pracy w pionie, co zapewnia optymalne warunki dla mechanizmu elektromagnetycznego.

FAQ

1. Czy stycznik ESC427 może pracować z oświetleniem LED?
Tak, stycznik może sterować obwodami oświetleniowymi, jednak należy uwzględnić prądy rozruchowe zasilaczy LED, które mogą być znacznie wyższe niż prąd znamionowy pracy ciągłej.

2. Jaka jest różnica między stycznikiem a przekaźnikiem w tym modelu?
Stycznik ESC427 jest przeznaczony do bezpośredniego sterowania obwodami głównymi (wykonawczymi) o prądzie do 25 A, podczas gdy przekaźniki zazwyczaj służą do przekazywania sygnałów w obwodach pomocniczych o mniejszym natężeniu.

3. Czy cewka 230V AC wymaga dodatkowego zabezpieczenia?
Zaleca się stosowanie odpowiedniego zabezpieczenia nadprądowego dla obwodu sterowania, aby chronić cewkę stycznika przed skutkami ewentualnych zwarć w instalacji sterowniczej.
