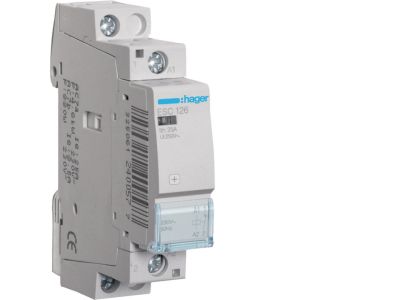

Stycznik 230VAC 1NC 25A AC-7a/b | ESC126 Hager

Opis i Kluczowe Cechy

Stycznik ESC126 to urządzenie do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę 230 V AC. Wyposażony w jeden styk normalnie zamknięty (1NC) o prądzie znamionowym 25 A w kategorii AC-7a/b – przeznaczony do sterowania silnikami małej mocy, obciążeniami żarowymi oraz transformatorami. Produkt spełnia wymogi bezpieczeństwa obowiązujących dyrektyw europejskich i posiada oznakowanie CE.

• Styk 1NC (normalnie zamknięty): W stanie spoczynku styk jest zwarty – idealne do obwodów sygnalizacji, zabezpieczeń lub jako element obwodu bezpieczeństwa, gdzie wymagana jest pewność załączenia przy braku napięcia.
• Prąd znamionowy 25 A AC-7a/b: Wysoka obciążalność umożliwia bezawaryjne sterowanie silnikami indukcyjnymi (AC-7a) oraz obciążeniami rezystancyjnymi i transformatorami (AC-7b) bez ryzyka przegrzania styków.
• Napięcie cewki 230 V AC: Bezpośrednie zasilanie z instalacji oświetleniowej lub sterowniczej – prosty montaż i integracja z istniejącymi obwodami.
• Kategoria użytkowania AC-7a/b: Dedykowana do przemysłowych aplikacji automatyki budynkowej oraz małych napędów – gwarantuje dobór odpowiedniej rezerwy elektrycznej i trwałości łączeniowej.
• Certyfikat CE i zgodność z dyrektywami europejskimi: Potwierdzona bezpieczna eksploatacja w instalacjach niskiego napięcia, zgodnie z wymaganiami rynku UE.

Zgodność z Normami

Stycznik ESC126 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Stycznik ESC126 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne załączanie i wyłączanie obwodów sterowniczych, sygnalizacyjnych oraz napędów małej mocy. Dzięki stykowi normalnie zamkniętemu sprawdza się również w obwodach bezpieczeństwa.

• Sterowanie silnikami jednofazowymi małej mocy (wentylatory, pompy, bramy).
• Załączanie obwodów oświetlenia żarowego, halogenowego oraz transformatorów.
• Obwody sygnalizacji i zabezpieczeń – styk NC pełni funkcję łącza bezpieczeństwa (przy zaniku napięcia styk jest zwarty).
• Automatyka budynkowa – sterowanie ogrzewaniem, klimatyzacją, roletami i innymi odbiornikami.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilające. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z wytycznymi dokumentacji technicznej. Moment dokręcania śrub zaciskowych powinien odpowiadać wartościom podanym przez producenta (szczegóły w karcie katalogowej).

FAQ

• Stycznik ESC126 posiada podświetlenie stanu pracy? Nie. Urządzenie nie jest wyposażone w wbudowane podświetlenie. Stan pracy (załączony/wyłączony) można odczytać po mechanicznym wskaźniku na obudowie lub sygnalizować zewnętrzną lampką.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu w rozdzielnicy, w suchym otoczeniu. Typowy stopień ochrony dla tego rodzaju aparatury modułowej to IP20 – ochrona przed dotknięciem palcem, ale nie przed wilgocią. Należy zapewnić odpowiednią obudowę w przypadku montażu w środowisku narażonym na zabrudzenia lub ciecze.
• Jak działa styk normalnie zamknięty (NC)? Przy braku napięcia na cewce styk jest zwarty – przewodzi prąd. Po podaniu napięcia 230 V AC na cewkę styk rozwiera się, przerywając przepływ. To rozwiązanie stosuje się m.in. w obwodach alarmowych i bezpieczeństwa, gdzie wymagana jest ciągłość obwodu w stanie spoczynku.
