Stycznik 100A, 230V, styki 4XNO | ST100-40 F&F

Opis i Kluczowe Cechy

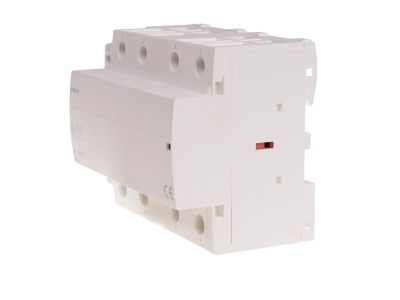

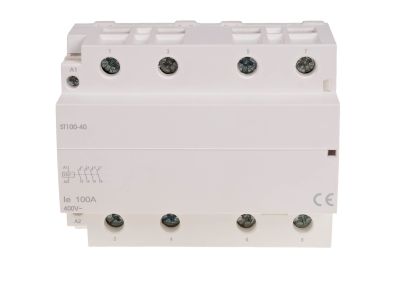

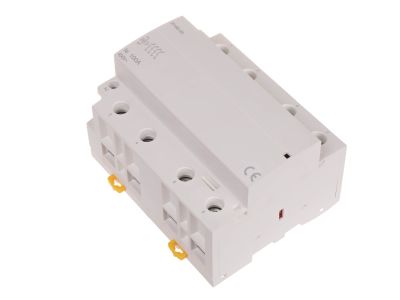

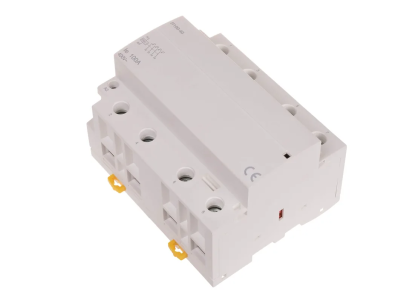

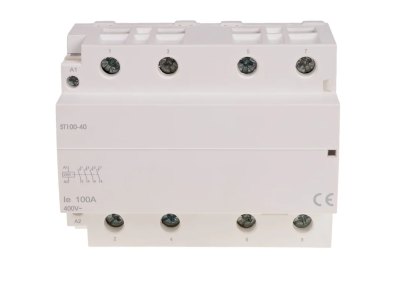

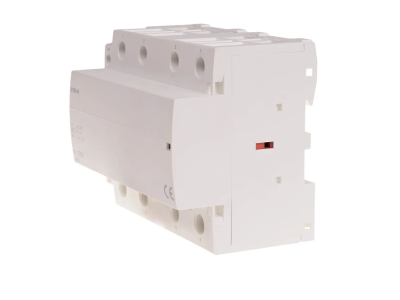

Stycznik ST100-40 to modułowe urządzenie elektromagnetyczne o prądzie torów głównych 100 A, przeznaczone do łączenia obwodów o dużym obciążeniu. Wyposażony w cztery styki normalnie otwarte (4×NO) i cewkę zasilaną napięciem 230 V AC. Szerokość modułu wynosi 6 jednostek (ok. 105 mm), co pozwala na łatwą zabudowę w rozdzielnicach na szynie 35 mm.

• Prąd torów głównych 100 A: umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa kategorii AC1 (230 V) 38 kW: gwarantuje niezawodne sterowanie odbiornikami rezystancyjnymi, takimi jak grzejniki czy piece.
• Moc łączeniowa kategorii AC3 (230 V) 13 kW: zapewnia pewne łączenie silników indukcyjnych i innych odbiorników o charakterze indukcyjnym.
• Trwałość łączeniowa elektryczna 1×10⁵ cykli, mechaniczna 1×10⁶ cykli: wysoka żywotność urządzenia w zastosowaniach przemysłowych i budynkowych.
• Zaciski śrubowe 25 mm²: umożliwiają podłączenie przewodów o dużym przekroju, co jest niezbędne przy prądzie 100 A.
• Napięcie izolacji 4 kV: podwyższona wytrzymałość dielektryczna zwiększa bezpieczeństwo użytkowania.

Zgodność z Normami

Stycznik ST100-40 spełnia wymagania normy IEC 61095. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony do montażu w rozdzielnicach o stopniu ochrony IP20 (zgodnie z ogólnymi wymaganiami dla aparatury modułowej).

Zastosowanie

Stycznik ST100-40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów o dużym prądzie – zarówno w automatyce budynkowej, jak i w lekkim przemyśle.

• Sterowanie silnikami jednofazowymi i trójfazowymi (kategoria AC3) – np. napędy bram, wentylatory, pompy.
• Łączenie odbiorników rezystancyjnych (kategoria AC1) – grzejniki, piece akumulacyjne, oświetlenie LED o dużym poborze prądu.
• Jako element rozdzielnic głównych i podrozdzielnic w budynkach mieszkaniowych, biurowych i przemysłowych.
• W systemach automatyki – do zdalnego załączania obwodów sterowanych przez przekaźniki lub PLC.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego 100 A (zalecany min. 25 mm²). Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Stycznik nie wymaga dodatkowego chłodzenia, jednak należy zachować odpowiednią odległość od innych źródeł ciepła w rozdzielnicy.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik zadziałania? W modelu ST100-40 nie przewidziano wbudowanego podświetlenia ani wskaźnika LED. Stan pracy można kontrolować za pomocą zewnętrznej sygnalizacji lub poprzez odgłos zadziałania.
• Jaki jest stopień ochrony obudowy? Produkt ma stopień ochrony IP20, co oznacza ochronę przed dostępem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – należy stosować w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy stycznik może pracować w trybie ciągłym przy pełnym obciążeniu? Tak, przy prądzie 100 A i kategorii AC1/AC3, w zakresie temperatur -25…+50°C. Należy jednak zapewnić odpowiednią wentylację w rozdzielnicy, aby nie przekroczyć dopuszczalnej temperatury pracy.
