Opis i Kluczowe Cechy

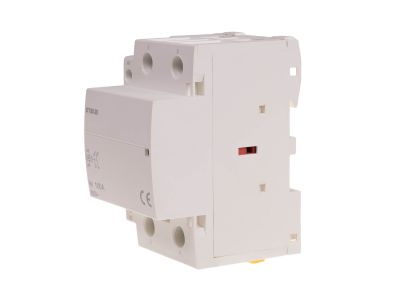

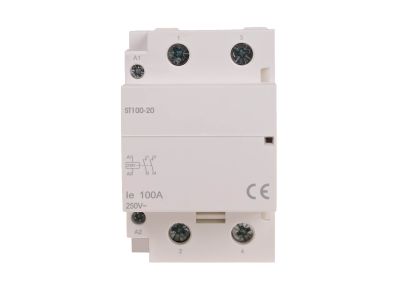

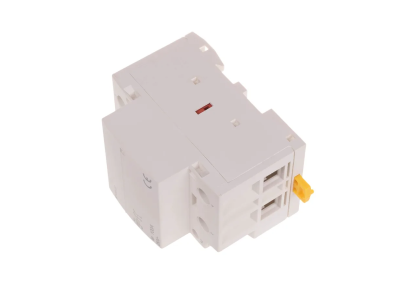

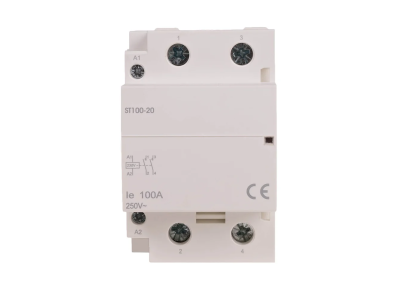

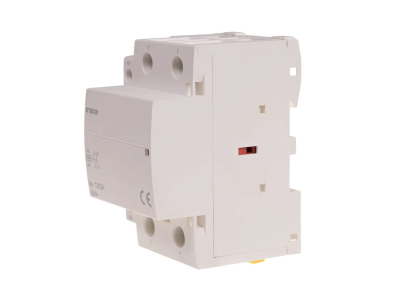

Stycznik modułowy ST100-20 o prądzie znamionowym torów głównych 100 A i napięciu cewki 230 V AC, wyposażony w dwa styki zwierne (2×NO). Dzięki kompaktowej obudowie o szerokości 3 modułów (standardowy montaż na szynie 35 mm) idealnie sprawdza się w rozdzielnicach przemysłowych i budynkowych, zapewniając bezpieczne i niezawodne przełączanie obwodów o dużym obciążeniu.

• Prąd torów głównych 100 A: zapewnia bezproblemową pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc łączeniowa AC1 22 kW / AC3 8 kW (230 V): umożliwia sterowanie zarówno obciążeniami rezystancyjnymi, jak i silnikami indukcyjnymi, co zwiększa uniwersalność stycznika.
• Napięcie izolacji 4 kV: wysoki poziom bezpieczeństwa użytkowania i odporności na przepięcia.
• Trwałość mechaniczna 1×10⁶ cykli: gwarantuje długą żywotność urządzenia w intensywnie eksploatowanych instalacjach.
• Pobór mocy cewki 6,4 W: niskie straty energii, co przekłada się na oszczędności w długoterminowej eksploatacji.
• Stopień ochrony IP20: odpowiedni do montażu w suchych pomieszczeniach, chroni przed dostępem do części pod napięciem.

Zgodność z Normami

Stycznik ST100-20 spełnia wymagania normy IEC/EN 61095, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i niezawodności. Urządzenie posiada deklarację zgodności CE.

Zastosowanie

Stycznik modułowy ST100-20 znajduje zastosowanie w układach sterowania i rozdziału energii w instalacjach przemysłowych oraz komercyjnych. Dzięki wysokiemu prądowi i mocom łączeniowym nadaje się do:

• Bezpośredniego załączania i odłączania odbiorników rezystancyjnych, takich jak grzałki czy piece elektryczne (kategoria AC1).
• Sterowania silnikami indukcyjnymi o mocy do 8 kW (kategoria AC3) w układach rozruszników, pomp, wentylatorów.
• Realizacji impulsów sterujących dla przekaźników, styczników lub sterowników PLC w szafach automatyki.
• Wykorzystania w systemach automatyki budynkowej – sterowanie oświetleniem, klimatyzacją, bramami.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Zaciski śrubowe są przystosowane do przewodów o przekroju do 25 mm² – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 100 A. Zapewnij odpowiednią wentylację obudowy rozdzielnicy.

FAQ

• Czy stycznik ST100-20 ma podświetlenie lub sygnalizację LED? W danych technicznych nie przewidziano opcji podświetlenia – stycznik nie posiada wbudowanej sygnalizacji. W celu wizualizacji stanu załączenia zaleca się zastosowanie zewnętrznego wskaźnika.
• Jaki stopień ochrony ma stycznik? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (brak ochrony przed wilgocią). Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach rozdzielnic.
• W jakim trybie pracują styki – normalnie otwarte czy zamknięte? Stycznik wyposażony jest w dwa styki zwierne (2×NO), co oznacza, że w stanie spoczynku są rozwarte, a zwierają się po podaniu napięcia na cewkę.
