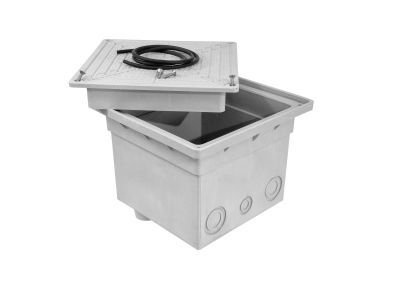

Studzienka gruntowa uszczelniona 285x285x233mm | R.8171 Pawbol

Opis i Kluczowe Cechy

Studzienka gruntowa kontrolno-pomiarowa marki Pawbol, o wymiarach zewnętrznych 285x285x233 mm, to profesjonalne rozwiązanie dedykowane do systemów odgromowych i uziemiających. Wykonana z wysokiej jakości wzmocnionego polipropylenu, charakteryzuje się wyjątkową odpornością na czynniki atmosferyczne oraz uszkodzenia mechaniczne. Kluczową cechą produktu jest jego uszczelniona konstrukcja, która skutecznie chroni złącze kontrolne przed bezpośrednim działaniem wilgoci oraz zanieczyszczeń z gruntu. Pokrywa studzienki została zaprojektowana tak, aby wytrzymać dopuszczalną siłę nacisku wynoszącą 2,1 kN (co odpowiada obciążeniu około 210 kg), co pozwala na bezpieczny montaż w miejscach o umiarkowanym natężeniu ruchu pieszego.

• Materiał: Wzmocniony polipropylen o wysokiej udarności.
• Wymiary: 285 mm szerokości, 285 mm długości oraz 233 mm głębokości.
• Nośność: Wytrzymałość na nacisk do 2,1 kN (210 kg).
• System przepustów: Szeroki wachlarz wejść i wyjść o różnych średnicach (fi 18mm do fi 56mm) umożliwia elastyczne doprowadzenie przewodów uziemiających i bednarki.
• Bezpieczeństwo: Pokrywa mocowana za pomocą czterech solidnych wkrętów M6, co zapobiega przypadkowemu otwarciu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroinstalacyjnego oraz systemów ochrony odgromowej. Zastosowanie wzmocnionego polipropylenu zapewnia stabilność dielektryczną oraz odporność na korozję chemiczną, co jest kluczowe przy bezpośrednim kontakcie z glebą o różnym stopniu zakwaszenia. Konstrukcja umożliwia rzetelne przeprowadzanie okresowych pomiarów rezystancji uziemień zgodnie z normą PN-EN 62305, zapewniając łatwy dostęp do złącza probierczego.

Zastosowanie

Studzienka R.8171 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, przemysłowym oraz infrastrukturze energetycznej. Jest niezbędnym elementem instalacji odgromowej, służącym do osłony połączenia uziomu pionowego lub poziomego z przewodem odprowadzającym. Dzięki swojej konstrukcji, idealnie nadaje się do osadzania na powierzchniach utwardzonych, takich jak chodniki, podjazdy przydomowe czy opaski wokół budynków. Umożliwia szybką i bezproblemową kontrolę stanu technicznego połączeń oraz wykonywanie pomiarów kontrolnych bez konieczności rozkopywania terenu.

Wskazówki Montażowe

Podczas montażu studzienki gruntowej należy zwrócić szczególną uwagę na odpowiednie przygotowanie podłoża. Zaleca się wykonanie podsypki piaskowo-cementowej, która zapewni stabilne osadzenie korpusu i zapobiegnie jego osiadaniu pod wpływem nacisku. Przewody uziemiające należy wprowadzić przez dedykowane otwory (dostępne średnice wejściowe: 2x fi 50mm, 2x fi 29mm, 1x fi 34mm, 1x fi 18mm oraz wyjściowe: 2x fi 56mm, 1x fi 40mm). Po wykonaniu połączeń i ułożeniu przewodów, pokrywę należy dokręcić czterema wkrętami M6, dbając o prawidłowe ułożenie uszczelnienia, co zagwarantuje deklarowaną ochronę wnętrza studzienki.

FAQ

• Czy studzienka może być montowana w miejscach przejazdu samochodów? Dopuszczalny nacisk to 210 kg, co oznacza, że studzienka jest przeznaczona do montażu w miejscach ruchu pieszego i rowerowego. Nie powinna być montowana w pasie jezdnym przeznaczonym dla pojazdów mechanicznych.
• Z jakiego materiału wykonane są śruby mocujące? W zestawie znajdują się wkręty M6 zapewniające trwałe i stabilne połączenie pokrywy z korpusem.
• Czy studzienka posiada dno? Konstrukcja studzienki jest zoptymalizowana pod kątem montażu gruntowego, umożliwiając swobodne wprowadzenie uziomów pionowych przy zachowaniu szczelności bocznej i górnej.
