Studzienka gruntowa mała 198x198x200mm | R.8170 Pawbol

Opis i Kluczowe Cechy

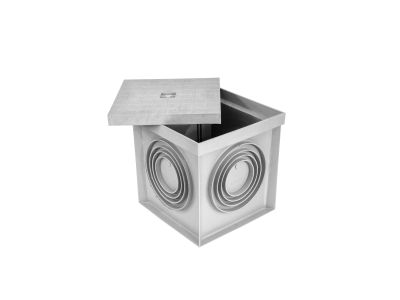

Studzienka gruntowa kontrolno-pomiarowa marki Pawbol, o wymiarach zewnętrznych 198x198x200 mm, to profesjonalne rozwiązanie dedykowane dla systemów odgromowych i uziemiających. Została zaprojektowana z myślą o zapewnieniu łatwego i bezpiecznego dostępu do złącza kontrolnego, co umożliwia regularną weryfikację ciągłości połączeń oraz precyzyjne wykonywanie pomiarów rezystancji uziemienia. Wykonanie z wysokiej jakości wzmocnionego polipropylenu gwarantuje doskonałą odporność na niekorzystne warunki atmosferyczne, korozję chemiczną oraz uszkodzenia mechaniczne.

• Wytrzymałość mechaniczna: Konstrukcja pokrywy pozwala na przenoszenie obciążeń statycznych do 2,1 kN (około 210 kg), co czyni ją idealną do montażu w miejscach o umiarkowanym natężeniu ruchu pieszego.
• System przepustów: Produkt charakteryzuje się dużą elastycznością instalacyjną dzięki zróżnicowanym średnicom wejść (fi 126, 102, 84, 64,5 mm) oraz wyjść (fi 120, 96, 74,5, 59 mm), co pozwala na dopasowanie do różnych typów rur osłonowych i przewodów.
• Bezpieczne zamknięcie: Pokrywa mocowana na wcisk zapewnia stabilność i chroni wnętrze przed zanieczyszczeniami, jednocześnie umożliwiając szybki dostęp serwisowy bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi osprzętu elektroinstalacyjnego i systemów ochrony odgromowej. Zastosowanie wzmocnionego polipropylenu zapewnia stabilność dielektryczną oraz odporność na promieniowanie UV, co jest kluczowe dla zachowania parametrów technicznych w długofalowej eksploatacji zewnętrznej. Studzienka spełnia wymagania techniczne pozwalające na jej stosowanie w profesjonalnych instalacjach uziemiających budynków mieszkalnych i przemysłowych.

Zastosowanie

Studzienka R.8170 znajduje szerokie zastosowanie w nowoczesnym budownictwie jako punkt rewizyjny instalacji odgromowej. Jest niezbędnym elementem wszędzie tam, gdzie wymagane jest estetyczne i funkcjonalne ukrycie złącza kontrolnego pod powierzchnią gruntu. Idealnie sprawdza się na utwardzonych powierzchniach, takich jak opaski wokół budynków, chodniki czy tereny zielone. Dzięki swojej kompaktowej budowie pozwala na estetyczną integrację z otoczeniem przy zachowaniu pełnej funkcjonalności technicznej systemu uziemień.

Wskazówki Montażowe

Dla zapewnienia maksymalnej trwałości i funkcjonalności studzienki, zaleca się przestrzeganie poniższych wytycznych instalacyjnych:

• Przygotowanie podłoża: Studzienkę należy osadzać na stabilnym, utwardzonym podłożu. W przypadku gruntów niestabilnych zaleca się wykonanie podsypki cementowo-piaskowej.
• Pozycjonowanie: Górna krawędź studzienki powinna znajdować się na poziomie docelowej nawierzchni (np. kostki brukowej lub betonu), aby uniknąć ryzyka potknięcia i ułatwić odprowadzanie wody powierzchniowej.
• Wprowadzanie przewodów: Należy wykorzystać fabryczne osłabienia w ściankach bocznych, dopasowując średnicę otworu do stosowanej rury osłonowej, co zapewni odpowiednią sztywność konstrukcji.
• Konserwacja: Raz w roku zaleca się otwarcie pokrywy w celu usunięcia ewentualnych osadów piasku, co ułatwi dostęp do złącza podczas okresowych pomiarów elektrycznych.

FAQ

1. Czy studzienka może być montowana w podjazdach dla samochodów osobowych?
Dopuszczalny nacisk wynosi 2,1 kN (210 kg), co jest wartością odpowiednią dla ruchu pieszego i rowerowego. W przypadku miejsc narażonych na bezpośredni najazd kół samochodowych zaleca się stosowanie studzienek o wyższej klasie wytrzymałości.

2. Czy materiał studzienki jest odporny na mróz?
Tak, wzmocniony polipropylen zachowuje swoje właściwości mechaniczne w szerokim zakresie temperatur, co zapobiega pękaniu obudowy podczas okresu zimowego.

3. Jakie narzędzia są potrzebne do otwarcia pokrywy?
Pokrywa jest mocowana na wcisk, co pozwala na jej podważenie i otwarcie przy użyciu standardowego płaskiego wkrętaka lub dedykowanego haka, bez konieczności odkręcania śrub.
