Studzienka gruntowa duża 290x290x296mm | R.8172 Pawbol

Opis i Kluczowe Cechy

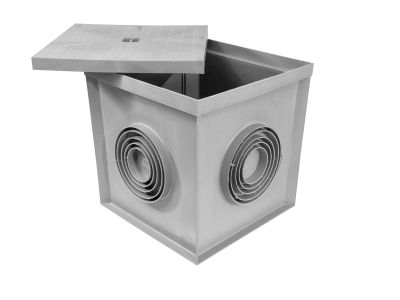

Studzienka gruntowa kontrolno-pomiarowa o wymiarach zewnętrznych 290x290x296 mm to profesjonalne rozwiązanie marki Pawbol, zaprojektowane z myślą o zapewnieniu łatwego dostępu do kluczowych punktów instalacji odgromowej. Wykonana z wysokiej jakości wzmocnionego polipropylenu, charakteryzuje się wyjątkową odpornością na czynniki atmosferyczne oraz uszkodzenia mechaniczne. Konstrukcja studzienki umożliwia bezproblemową kontrolę połączeń na linii uziom – przewód uziemiający oraz precyzyjne wykonywanie okresowych pomiarów rezystancji uziemień.

• Wysoka wytrzymałość mechaniczna: Dopuszczalna siła nacisku na pokrywę wynosi aż 7,39 kN (co odpowiada obciążeniu około 739 kg), co pozwala na bezpieczny montaż w miejscach o natężonym ruchu pieszym.
• System przepustów: Produkt posiada liczne wejścia o średnicach fi 140, 126, 102, 84, 64,5 mm oraz wyjścia fi 135, 120, 96, 76, 59 mm, co zapewnia elastyczność przy wprowadzaniu rur osłonowych i przewodów.
• Mocowanie pokrywy: Zastosowany system montażu na wcisk gwarantuje szybki dostęp do wnętrza studzienki bez konieczności użycia specjalistycznych narzędzi, przy jednoczesnym zachowaniu stabilności zamknięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami dotyczącymi osprzętu elektroinstalacyjnego oraz systemów ochrony odgromowej. Wykorzystanie polipropylenu o podwyższonej odporności zapewnia zgodność z wymaganiami w zakresie trwałości materiałowej w trudnych warunkach gruntowych. Studzienka spełnia standardy bezpieczeństwa pozwalające na jej stosowanie w profesjonalnych instalacjach budownictwa mieszkaniowego i przemysłowego.

Zastosowanie

Studzienka R.8172 znajduje szerokie zastosowanie w elektroenergetyce oraz budownictwie ogólnym. Jest niezbędnym elementem przy budowie systemów uziemiających, gdzie wymagana jest regularna rewizja złączy kontrolnych. Dzięki swojej kubaturze i wytrzymałości idealnie nadaje się do osadzania na utwardzonych powierzchniach, takich jak chodniki, podjazdy czy opaski wokół budynków. Pozwala na estetyczne ukrycie złącza kontrolnego przy zachowaniu pełnej funkcjonalności serwisowej.

Wskazówki Montażowe

Podczas montażu studzienki gruntowej należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Przygotowanie podłoża: Studzienkę należy osadzać na stabilnym, utwardzonym podłożu. Zaleca się wykonanie podsypki piaskowo-cementowej, aby zapobiec osiadaniu elementu w czasie eksploatacji.
• Poziomowanie: Górna krawędź pokrywy powinna znajdować się na równi z poziomem nawierzchni (np. kostki brukowej), aby uniknąć ryzyka potknięcia i zapewnić swobodny odpływ wody powierzchniowej.
• Wprowadzanie przewodów: Należy wykorzystać fabryczne przetłoczenia do wprowadzenia rur osłonowych, dbając o to, aby przewód uziemiający był ułożony swobodnie, co ułatwi montaż zacisków probierczych.

FAQ

1. Czy studzienka może być montowana w miejscach przejazdu samochodów osobowych?
Mimo wysokiej wytrzymałości (7,39 kN), studzienka jest dedykowana do montażu na powierzchniach utwardzonych w strefach ruchu pieszego. W przypadku montażu w miejscach przejazdu pojazdów, należy skonsultować projekt z inspektorem nadzoru pod kątem klasy obciążenia drogowego.

2. Czy materiał studzienki jest odporny na mróz?
Tak, wzmocniony polipropylen jest materiałem mrozoodpornym i nie traci swoich właściwości plastycznych pod wpływem niskich temperatur, co jest kluczowe dla trwałości instalacji podziemnych.

3. Jakie są dokładne wymiary montażowe?
Studzienka posiada wymiary 290x290 mm w podstawie i górnej części, przy całkowitej wysokości wynoszącej 296 mm, co pozwala na głębokie osadzenie złącza kontrolnego poniżej poziomu przemarzania gruntu w wielu strefach.
