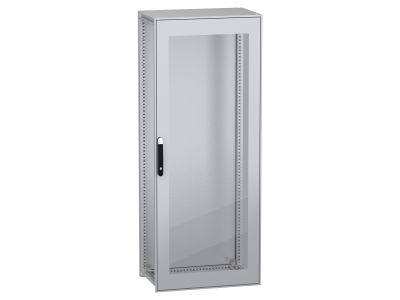

Stojąca obudowa modułowa, PanelSeT SFN, stal dekarbonizowana, drzwi transparentne, 2000x800x500mm, I | NSYSFN20850T Schneider Electric

Opis i Kluczowe Cechy

Stojąca obudowa modułowa PanelSeT SFN o wymiarach 2000x800x500 mm to konstrukcja wolnostojąca wykonana ze stali dekarbonizowanej z drzwiami transparentnymi. Wysoka odporność mechaniczna IP55 i klasa IK08 zapewniają ochronę przed pyłem, wodą, olejem oraz uderzeniami. Obudowa wyposażona jest w dwupunktowy zamek z klamką, szyny przesuwne i zestaw mocowań płyty montażowej, co ułatwia organizację komponentów elektrycznych.

• Stal dekarbonizowana (recykling, zielona produkcja): Materiał przyjazny środowisku, wytwarzany z udziałem energii odnawialnej – redukuje emisję CO₂ o ponad 70% względem stali konwencjonalnej.
• Stopień ochrony IP55 i klasa IK08: Ochrona przed pyłem, strumieniami wody i oleju oraz odporność na uderzenia mechaniczne – idealna do zastosowań w trudnych warunkach przemysłowych.
• Drzwi transparentne z blokiem Securit i czteropunktowym zamkiem: Bezpieczeństwo dostępu z możliwością monitorowania stanu wnętrza; uchwyt z poliamidu 6 z 30% włóknem szklanym zapewnia trwałość.
• Szyny przesuwne i zestaw szybko mocujących wsporników: Umożliwiają elastyczne montaż i rekonfigurację wyposażenia w zależności od potrzeb instalacji.
• Powłoka epoksydowo-poliestrowa proszkowa: Gładka, odporna na korozję i chemikalia powierzchnia w kolorze szarym RAL 7035 z czarnym uchwytem RAL 9005.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymogi normy EN 62208 dotyczącej wolnostojących obudów rozdzielczych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi w zakresie ochrony środowiska (REACH, RoHS) oraz bezpieczeństwa elektrycznego.

Zastosowanie

Stojąca obudowa PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w środowiskach przemysłowych, warsztatach, garażach oraz obiektach handlowych. Wysoki stopień ochrony IP55 i IK08 umożliwiają stosowanie w miejscach narażonych na pył, wilgoć lub mechaniczne uszkodzenia.

• Pomieszczenia sterownicze i rozdzielcze – organizacja układów zasilania i sterowania.
• Maszyny przemysłowe – osłona aparatury sterującej i czujników.
• Warsztaty i garaże – zabezpieczenie narzędzi i urządzeń elektrycznych przed warunkami zewnętrznymi.
• Obiekty handlowe i usługowe – estetyczna i funkcjonalna obudowa dla systemów monitoringu lub automatyki.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obszarze prac. Upewnić się, że podłoże jest równe i stabilne (obciążenie do 150 kg). Drzwi otworzyć do 120°, aby zapewnić swobodny dostęp do wnętrza. Płytę montażową zamocować do szyn przesuwnych, a następnie zainstalować aparaturę zgodnie z dokumentacją techniczną. Zaleca się montaż w suchym i wentylowanym pomieszczeniu, z dala od źródeł ciepła. Konserwacja: okresowe czyszczenie powierzchni suchą ściereczką i sprawdzanie stanu zamków oraz uszczelnień.

FAQ

• Jaki jest maksymalny ciężar wyposażenia, które można zamontować w obudowie? Obudowa PanelSeT SFN jest przystosowana do montażu wyposażenia o łącznej masie do 150 kg – należy rozłożyć ciężar równomiernie na płytę montażową i podpory.
• Czy obudowa posiada wentylację? W standardowym wykonaniu nie jest wyposażona w system wentylacji. W przypadku potrzeby chłodzenia zaleca się zastosowanie dodatkowych wentylatorów lub klimatyzatorów.
• Czy można otwierać drzwi z obu stron? Tak, drzwi wyposażone są w blok Securit i mogą być otwierane z dowolnej strony, z możliwością otwarcia do 120 stopni.
