Stojąca obudowa modułowa, PanelSeT SFN, stal dekarbonizowana, 2000x400x500mm, IP55 | NSYSFN20450 Schneider Electric

Opis i Kluczowe Cechy

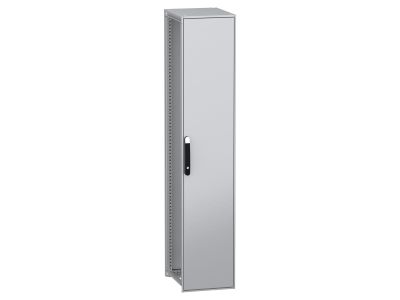

Stojąca obudowa modułowa PanelSeT SFN to wolnostojące rozwiązanie o wymiarach 2000x400x500 mm wykonane ze stali dekarbonizowanej. Dzięki materiałom z recyklingu i produkcji z wykorzystaniem energii odnawialnej, charakteryzuje się niskim śladem węglowym. Stopień ochrony IP55 zapewnia odporność na pył, wodę i olej, natomiast klasa IK10 gwarantuje odporność na uderzenia mechaniczne. Obudowa wyposażona jest w pełne drzwi z czteropunktowym zamkiem, panel tylny i dach, co umożliwia swobodny dostęp do wnętrza z trzech stron.

• Stal dekarbonizowana z recyklingu: Zmniejsza emisję CO₂ w procesie produkcji, co przyczynia się do zrównoważonego rozwoju – idealna dla instalacji przemysłowych z wymogami ekologicznymi.
• Stopień ochrony IP55: Ochrona przed pyłem, strumieniami wody z dowolnego kierunku oraz olejem – bezpieczeństwo dla aparatury w trudnych warunkach środowiskowych.
• Klasa ochrony mechanicznej IK10: Odporność na uderzenia o energii 20 J – odporna na uszkodzenia mechaniczne w środowiskach przemysłowych.
• Czteropunktowy zamek z klamką i wkładką 5 mm: Wysoki poziom zabezpieczenia przed nieautoryzowanym dostępem, z podwójnym prętem zapewniającym stabilne zamknięcie.
• Dostęp z trzech stron (przód, tył, bok): Ułatwione prowadzenie okablowania i konserwacja aparatury, elastyczność montażu w różnych układach instalacyjnych.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa maszyn (MD), kompatybilności elektromagnetycznej (EMC) oraz środowiskowych (RoHS). Posiada oznaczenie CE i została zaprojektowana zgodnie z normami EN 62208 (puste obudowy), EN 61439-1 (rozdzielnice) oraz EN 50102 (IK10).

Zastosowanie

Wysoka odporność mechaniczna i ochrona środowiskowa IP55 czynią obudowę PanelSeT SFN uniwersalnym rozwiązaniem do zabezpieczania aparatury elektrycznej i elektronicznej w szerokim zakresie zastosowań.

• Zewnętrzne szafy sterownicze w instalacjach przemysłowych, energetycznych i telekomunikacyjnych.
• Pomieszczenia wilgotne lub narażone na zapylenie (np. hale produkcyjne, oczyszczalnie ścieków).
• Wolnostojące rozdzielnice zasilające w budynkach biurowych, handlowych lub użyteczności publicznej.
• Miejsca wymagające ochrony przed wodą i pyłem, np. naftownie, stacje uzdatniania wody.
• Systemy automatyki przemysłowej i układy sterowania maszyn.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Miejsce instalacji należy dobrać tak, aby zapewnić stabilne podłoże i swobodny dostęp do drzwi oraz okablowania. Przed rozpoczęciem prac upewnij się, że instalacja jest odłączona od napięcia. Obudowę montuje się przy użyciu dedykowanych mocowań ściennych lub podłogowych (w zależności od wymogów konstrukcyjnych). Zachowaj zalecane odstępy montażowe, aby zapewnić odpowiednią wentylację i chłodzenie aparatury. Po zamontowaniu zainstaluj aparaturę, prowadząc kable przez dedykowane przepusty, i dokręć wszystkie elementy mocujące z zalecanym momentem obrotowym.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do zastosowań zewnętrznych? Tak, stopień ochrony IP55 zapewnia odporność na działanie czynników atmosferycznych, w tym deszczu i pyłu, co czyni ją odpowiednią do instalacji zewnętrznych.
• Jaki jest zakres temperatur pracy obudowy? Dokładny zakres nie został podany w danych, ale standardowe obudowy stalowe przeznaczone są do pracy w temperaturach od -25°C do +60°C. Sprawdź dokumentację techniczną dla potwierdzenia.
• Czy obudowa jest wyposażona w wentylację? W standardowym wykonaniu nie posiada wbudowanej wentylacji. Do chłodzenia aparatury zaleca się stosowanie dodatkowych wentylatorów lub klimatyzatorów w zależności od wymogów cieplnych.
