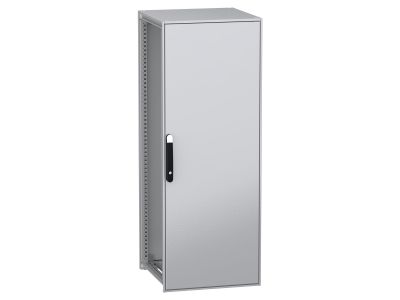

Stojąca obudowa modułowa, PanelSeT SFN, stal dekarbonizowana, 1600x600x600mm, IP55 | NSYSFN16660 Schneider Electric

Opis i Kluczowe Cechy

Stojąca obudowa modułowa PanelSeT SFN o wymiarach 1600x600x600 mm to wolnostojące rozwiązanie dla instalacji elektrycznych, automatyki przemysłowej i teleinformatyki. Wykonana z dekarbonizowanej stali (z recyklingu, produkowanej z energii odnawialnej) z galwanizowanymi ramami i wspornikami, łącząca trwałość z ekologicznym podejściem. Stopień ochrony IP55 zapewnia odporność na pył, wodę i olej, a klasa IK10 – ochronę przed uderzeniami mechanicznymi. Kolor szary RAL 7035 z czarnym uchwytem poliamidowym z 30% włóknem szklanym gwarantuje estetyczny i funkcjonalny design.

• Wymiar 1600x600x600 mm: Przestrzeń montażowa na aparaturę modułową, sterowniki i osprzęt – uniwersalne gabaryty dla większości zastosowań.
• Stopień ochrony IP55: Odporność na wnikanie pyłu i strumieni wody z dowolnego kierunku – idealna do hal produkcyjnych, warsztatów i magazynów.
• Klasa IK10: Wysoka odporność na uderzenia mechaniczne – zabezpieczenie wrażliwej aparatury wewnątrz.
• Modułowa konstrukcja z drzwiami 120°: Umożliwia dostęp z dowolnej strony, ułatwia montaż i konserwację wyposażenia.
• Cztery punkty ryglowania z wkładką 5 mm: Zwiększone bezpieczeństwo przechowywanego osprzętu i aparatury.
• Stal dekarbonizowana z energii odnawialnej: Ekologiczne rozwiązanie redukujące ślad węglowy instalacji.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa maszynowego (2006/42/WE) oraz kompatybilności elektromagnetycznej. Posiada oznaczenie CE i jest zgodna z normami EN 62208 (wolnostojące obudowy), EN 60529 (IP55) oraz EN 50102 (IK10).

Zastosowanie

PanelSeT SFN to wszechstronna obudowa do ochrony aparatury elektrycznej i elektronicznej w różnych środowiskach przemysłowych i instalacjach.

• Hale produkcyjne i warsztaty – zabezpieczenie rozdzielnic, sterowników PLC i osprzętu przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje teleinformatyczne – ochrona serwerów, switchy i urządzeń sieciowych w pomieszczeniach o podwyższonej wilgotności.
• Magazyny i centra logistyczne – zabezpieczenie osprzętu elektrycznego w warunkach przemysłowych.
• Obiekty użyteczności publicznej – estetyczne i bezpieczne rozwiązanie dla aparatury w korytarzach, piwnicach i pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowa wymaga stabilnego posadowienia na równej powierzchni – zaleca się montaż na podłożu betonowym lub metalowym z użyciem odpowiednich kotew. Dostęp do wnętrza możliwy jest z przodu, tyłu i boków dzięki modułowym panelom. Aparaturę montować na dostarczonych szynach przesuwnych, zachowując odpowiednie odstępy dla wentylacji. Drzwi wyposażone w zamek czteropunktowy należy dokręcać z umiarkowanym momentem, aby nie uszkodzić uszczelek IP55. Po montażu sprawdzić szczelność obudowy i działanie ryglowania.

FAQ

• Czy obudowa PanelSeT SFN nadaje się do stosowania na zewnątrz? Stopień ochrony IP55 zapewnia odporność na pył i strumienie wody, jednak nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (deszcz, śnieg, UV). Dla zastosowań zewnętrznych zalecane są obudowy z wyższym stopniem IP (np. IP66).
• Jaki jest maksymalny ciężar wyposażenia montowanego wewnątrz? Maksymalne obciążenie płyty montażowej nie zostało określone w danych produktu – zaleca się konsultację z dokumentacją techniczną producenta lub obciążenie testowe.
• Czy obudowa posiada wentylację? Standardowa wersja nie posiada wentylacji aktywnej. W przypadku aparatury generującej ciepło zalecane jest stosowanie wentylatorów bocznych lub dachowych (dostępne jako akcesoria).
