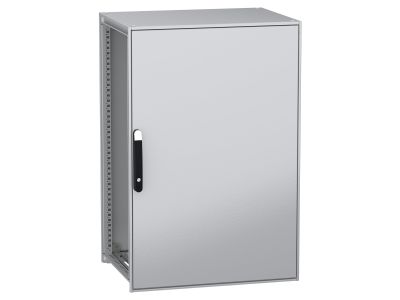

Stojąca obudowa modułowa, PanelSeT SFN, stal dekarbonizowana, 1200x800x600mm, IP55 | NSYSFN12860 Schneider Electric

Opis i Kluczowe Cechy

Stojąca obudowa modułowa PanelSeT SFN to wolnostojące rozwiązanie o wymiarach 1200x800x600 mm, wykonane z dekarbonizowanej stali o podwyższonej trwałości. Stopień ochrony IP55 i klasa IK10 gwarantują odporność na pył, wodę, olej oraz uderzenia mechaniczne. Rama i wsporniki z galwanizowanej stali, drzwi i panele z blachy stalowej, a uchwyt z poliamidu 6 z 30% włóknem szklanym zapewniają długowieczność i stabilność konstrukcji. Obudowa wyposażona w pełne drzwi z czteropunktowym zamkiem, szyny przesuwne płyty montażowej i zestaw szybko mocujących wsporników.

• Wymiary 1200x800x600 mm: Wystarczająca przestrzeń do montażu aparatury modułowej oraz dodatkowego osprzętu w szafach sterowniczych i rozdzielnicach.
• Stopień ochrony IP55 i IK10: Odporność na pył, wodę, olej i uderzenia mechaniczne – idealne do zastosowań w trudnych warunkach przemysłowych.
• Stal dekarbonizowana z recyklingu: Ekologiczne rozwiązanie o obniżonym śladzie węglowym, produkowane z wykorzystaniem energii odnawialnej.
• Pełne drzwi z czteropunktowym zamkiem: Zwiększone bezpieczeństwo dostępu, możliwość otwarcia z dowolnej strony do 120 stopni.
• Szyny przesuwne płyty montażowej: Ułatwiają precyzyjny montaż aparatury i późniejsze wprowadzanie modyfikacji w instalacji.

Zgodność z Normami

Obudowa PanelSeT SFN spełnia wymagania norm europejskich dotyczących ochrony mechanicznej (IK10) i pyło-wodoodporności (IP55). Posiada deklarację zgodności CE oraz jest zgodna z normami VDE i IEC dla szaf sterowniczych w instalacjach przemysłowych.

Zastosowanie

Stojąca obudowa modułowa PanelSeT SFN przeznaczona jest do montażu aparatury elektrycznej, sterowniczej i pomiarowej w środowiskach wymagających wysokiego stopnia ochrony i trwałości.

• Rozdzielnice energetyczne i szafy sterownicze w zakładach przemysłowych.
• Pomieszczenia techniczne i serwerownie – ochrona przed pyłem i wilgocią.
• Instalacje zewnętrzne zadaszone (IP55) – odporność na warunki atmosferyczne.
• Maszyny i urządzenia przemysłowe – trwałe i bezpieczne umieszczenie aparatury.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP z zachowaniem zasad BHP. Obudowę należy ustawić na stabilnym podłożu, z zachowaniem odpowiednich odległości od ścian i innych konstrukcji. Podczas montażu aparatury należy uwzględnić nośność szyn montażowych i odpowiednie rozmieszczenie kabli. Drzwi powinny być otwierane swobodnie, bez blokowania przez sąsiednie elementy. Zaleca się okresowe sprawdzanie stanu uszczelek i zamków w celu utrzymania stopnia ochrony IP55.

FAQ

• Czy obudowa jest odpowiednia do montażu na zewnątrz? Tak, stopień ochrony IP55 zapewnia odporność na pył i wodę, co umożliwia stosowanie w zadaszonych miejscach zewnętrznych.
• Jakie jest maksymalne obciążenie płyty montażowej? Nośność szyn montażowych nie została podana w danych produktu – zaleca się sprawdzenie dokumentacji technicznej lub konsultację z producentem.
• Czy obudowa posiada wentylację? Dane produktu nie określają wyposażenia w system wentylacji. W razie potrzeby należy zastosować dodatkowe elementy wentylacyjne zgodnie z wymaganiami instalacji.
