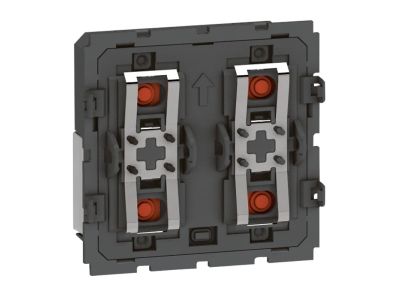

Sterownik wielofunkcyjny MYHOME SCS Celiane | 067553 Legrand

Opis i Kluczowe Cechy

Sterownik wielofunkcyjny MYHOME SCS o symbolu 067553 to moduł wykonawczy systemu automatyki budynkowej SCS, przeznaczony do realizacji zróżnicowanych funkcji sterowniczych. Urządzenie umożliwia załączanie/wyłączanie odbiorników, otwieranie rolet, aktywację zapisanych scenariuszy, dystrybucję dźwięku oraz ściemnianie światła. Zajmuje 2 moduły w rozdzielnicy, co ułatwia kompaktowe projektowanie instalacji. Sterownik wymaga zastosowania zewnętrznych elementów sterujących: klawiszy, pierścieni lub uchwytów, które dobiera się w zależności od potrzeb użytkownika.

• Wielofunkcyjność: Obsługuje sterowanie on/off, rolety, scenariusze, dźwięk i ściemniacze – jeden moduł zastępuje kilka dedykowanych urządzeń, upraszczając konfigurację systemu.
• Kompatybilność z systemem SCS: Zaprojektowany do pracy w środowisku MYHOME SCS, zapewnia niezawodną komunikację i integrację z pozostałymi elementami automatyki.
• Konfiguracja przez elementy zewnętrzne: Montaż klawiszy, pierścieni lub uchwytów pozwala dostosować sposób sterowania do konkretnego zastosowania – od prostego łącza po zaawansowane panele.
• Kompaktowa budowa (2 moduły): Niewielka szerokość umożliwia oszczędność miejsca w rozdzielnicy i łatwą rozbudowę instalacji.
• Wsparcie dla dystrybucji dźwięku: Umożliwia przesyłanie sygnałów audio w ramach systemu, co rozszerza funkcjonalność o multimedia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami jakości stosowanymi w systemie MYHOME SCS. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Szczegółowe informacje o zgodności znajdują się w dokumentacji technicznej dostarczonej wraz z urządzeniem.

Zastosowanie

Sterownik wielofunkcyjny 067553 sprawdza się w nowoczesnych instalacjach automatyki budynkowej, gdzie wymagana jest elastyczność i integracja wielu funkcji w jednym module. Poniżej przedstawiono typowe scenariusze użycia:

• Sterowanie oświetleniem: załączanie/wyłączanie oraz płynna regulacja natężenia światła (ściemnianie) w strefach mieszkalnych i biurowych.
• Automatyka rolet i żaluzji: otwieranie, zamykanie oraz programowanie cykli czasowych w oparciu o scenariusze.
• Dystrybucja dźwięku: przesyłanie sygnałów audio między strefami, np. w systemach multiroom.
• Aktywacja scenariuszy: zapamiętane sekwencje działań (np. „wyjście z domu”) uruchamiane jednym przyciskiem lub harmonogramem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Sterownik przeznaczony jest do montażu w rozdzielnicy modułowej – mocuje się go na szynie TH35 (DIN). Podczas instalacji należy przestrzegać zaleceń producenta dotyczących momentu dokręcania śrub oraz doboru przekroju przewodów odpowiedniego do obciążenia. Upewnij się, że wszystkie połączenia są wykonane zgodnie ze schematem elektrycznym dostarczonym z produktem.

FAQ

• Czy sterownik posiada własne podświetlenie? Nie, urządzenie nie jest wyposażone we wbudowane podświetlenie. Funkcję sygnalizacji lub oświetlenia można zrealizować poprzez podłączenie zewnętrznych klawiszy lub pierścieni z diodami LED, dostępnych w ofercie systemu SCS.
• Jaki stopień ochrony ma sterownik? Podobnie jak większość aparatury modułowej przeznaczonej do montażu w rozdzielnicach, urządzenie charakteryzuje się stopniem ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Montaż w obudowie o wyższej klasie szczelności jest możliwy, jeśli wymaga tego specyfika pomieszczenia.
• Czy sterownik działa tylko w trybie załącz/wyłącz? Nie, urządzenie jest wielofunkcyjne. W zależności od konfiguracji i użytych elementów sterujących realizuje funkcje: załącz/wyłącz, otwieranie/zamykanie (rolety), ściemnianie, aktywację scenariuszy oraz dystrybucję dźwięku. Tryb pracy definiuje się podczas programowania systemu SCS.
