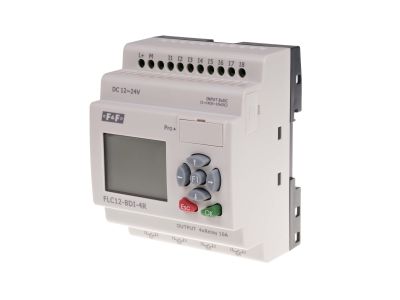

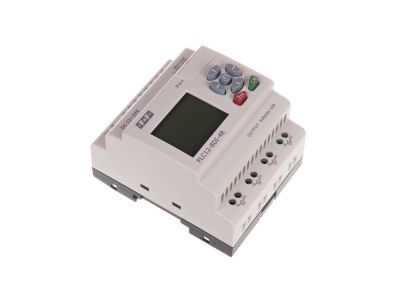

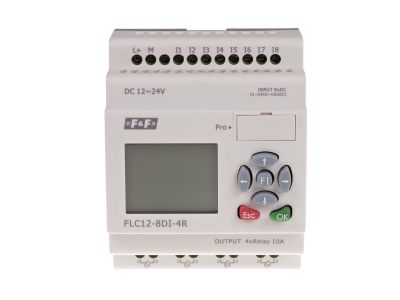

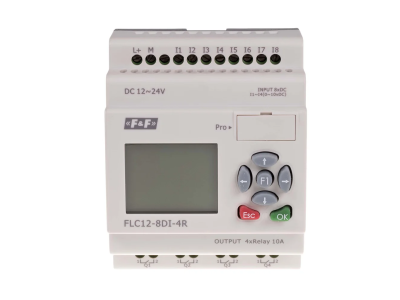

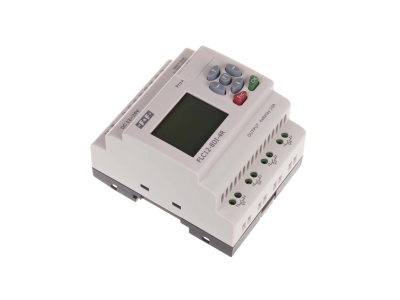

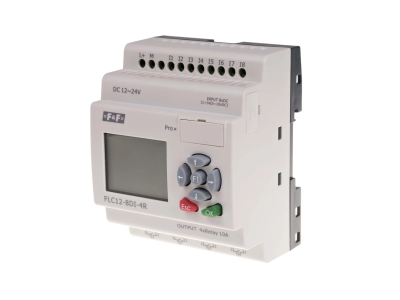

Sterownik swobodnie programowalny 8 wejść cyfrowych | FLC12-8DI-4R F&F

Opis i Kluczowe Cechy

Sterownik swobodnie programowalny FLC12-8DI-4R marki F&F to zaawansowana jednostka centralna CPU, zaprojektowana z myślą o precyzyjnym sterowaniu w systemach automatyki budynkowej oraz przemysłowej. Urządzenie charakteryzuje się szerokim zakresem napięcia zasilania od 12 do 24 V DC, co zapewnia elastyczność w projektowaniu układów zasilania. Sterownik oferuje 8 wejść cyfrowych, z których aż 4 mogą pracować jako wejścia analogowe w standardzie napięciowym 0-10 V DC z 10-bitową rozdzielczością, co pozwala na dokładny pomiar parametrów fizycznych. Dodatkowo, 4 wejścia cyfrowe to wejścia szybkie o częstotliwości do 60 kHz, idealne do współpracy z enkoderami lub licznikami wysokiej częstotliwości.

• Wbudowany panel HMI: Zintegrowany wyświetlacz i przyciski operatora eliminują konieczność zakupu zewnętrznych paneli, umożliwiając bezpośrednią konfigurację i podgląd parametrów pracy.
• Wydajność logiczna: Możliwość wykorzystania do 512 bloków funkcyjnych, 512 liczników zdarzeń oraz 512 liczników czasu pozwala na realizację bardzo złożonych algorytmów sterowania.
• Wyjścia przekaźnikowe: Dwa wyjścia o prądzie ciągłym 10 A (obciążenie rezystancyjne) gwarantują bezpieczne sterowanie odbiornikami o znacznej mocy.
• Komunikacja: Interfejs RS232 oraz obsługa protokołu Modbus umożliwiają łatwą integrację z systemami wizualizacji SCADA.
• Bezpieczeństwo danych: Trwałość programu wynosi 10 lat, a wbudowane zabezpieczenie przed utratą danych oraz zegar czasu rzeczywistego RTC z podtrzymaniem do 20 dni zapewniają ciągłość pracy nawet po zaniku zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed dostępem do części niebezpiecznych palcem. Urządzenie wykazuje odporność na chwilowe zaniki napięcia do 5 ms, co jest kluczowe w środowiskach o niestabilnych parametrach sieci zasilającej.

Zastosowanie

Sterownik FLC12-8DI-4R znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych:

• Automatyka budynkowa: Zaawansowane sterowanie oświetleniem, roletami, systemami nawadniania oraz ogrzewaniem.
• Przemysł: Nadzór nad pracą maszyn, sterowanie przenośnikami, obsługa prostych procesów technologicznych wymagających regulatorów PI (dostępnych 30 bloków).
• Systemy pomiarowe: Dzięki wejściom analogowym 0-10 V DC, sterownik idealnie nadaje się do monitorowania temperatury, ciśnienia czy wilgotności w czasie rzeczywistym.

Wskazówki Montażowe

Montaż sterownika powinien odbywać się na standardowej szynie montażowej DIN 35 mm w pozycji pionowej, co zapewnia optymalne odprowadzanie ciepła. Przyłącze elektryczne należy wykonać za pomocą zacisków śrubowych, stosując przewody o przekroju znamionowym do 1,5 mm². Kluczowe jest zachowanie odpowiedniego momentu dokręcania wynoszącego 0,4 Nm, co zapobiega uszkodzeniu zacisków i gwarantuje trwały styk elektryczny. Urządzenie o wymiarach 71,5 x 90 x 57,9 mm zajmuje niewiele miejsca w rozdzielnicy, a jego temperatura pracy mieści się w szerokim zakresie od -20°C do +55°C.

FAQ

1. Jakie oprogramowanie jest potrzebne do zaprogramowania sterownika?
Do konfiguracji służy bezpłatne oprogramowanie FLCLogic Soft, które oferuje intuicyjny interfejs, symulator offline oraz funkcję monitorowania pracy urządzenia w czasie rzeczywistym.

2. Czy sterownik posiada wbudowany zegar czasu rzeczywistego?
Tak, sterownik wyposażony jest w zegar RTC o dokładności ±2 s/dzień z podtrzymaniem bateryjnym wynoszącym 20 dni.

3. Czy mogę rozbudować ten model o dodatkowe moduły wejść/wyjść?
Zgodnie ze specyfikacją techniczną, model FLC12-8DI-4R nie obsługuje zewnętrznych modułów rozszerzeń.
