Sterownik SM1278 IO-LINK 4 X IO-LINK, SIMATIC S7-1200 | 6ES7278-4BD32-0XB0 Siemens

Alternatywny kod produktu: 6ES72784BD320XB0

Opis i Kluczowe Cechy

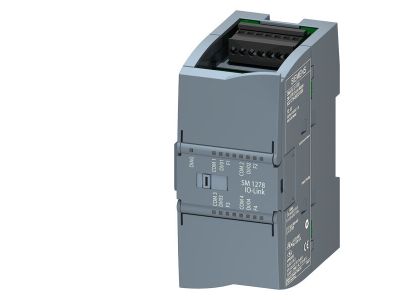

Sterownik SM1278 IO-Link (symbol 6ES7278-4BD32-0XB0) firmy Siemens to moduł rozszerzający system SIMATIC S7-1200 o cztery porty komunikacyjne IO-Link. Został zaprojektowany z myślą o małych i średnich aplikacjach przemysłowych, gdzie kluczowa jest wydajna wymiana danych między sterownikiem a urządzeniami peryferyjnymi. Integracja z panelem operatorskim SIMATIC HMI umożliwia jednokrotną deklarację zmiennych dla wizualizacji i części sterującej, co skraca czas programowania i minimalizuje ryzyko błędów.

• 4 porty IO-Link: Umożliwiają bezpośrednie podłączenie czujników i aktuatorów IO-Link, upraszczając okablowanie i diagnostykę.
• Wspólna baza danych zmiennych: Jednokrotna deklaracja zmiennych dla HMI i sterownika eliminuje duplikację danych i redukuje błędy projektowe.
• Wydajna komunikacja z SIMATIC HMI: Zoptymalizowany transfer danych i intuicyjne zarządzanie zmiennymi przyspieszają uruchomienie aplikacji.
• Przeznaczony do SIMATIC S7-1200: Łatwe rozszerzenie istniejących systemów automatyki bez konieczności zmiany architektury.
• Intuicyjne projektowanie: Swobodne przenoszenie zmiennych pomiędzy modułami w ramach jednego projektu – skraca czas inżynierii.

Zgodność z Normami

Sterownik SM1278 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla automatyki przemysłowej. Posiada certyfikację CE, co potwierdza zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Sterownik SM1278 IO-Link znajduje zastosowanie w aplikacjach wymagających elastycznej komunikacji z czujnikami i siłownikami wykorzystującymi protokół IO-Link. Sprawdza się szczególnie w małych i średnich systemach automatyki.

• Integracja czujników i aktuatorów IO-Link w liniach produkcyjnych i maszynach.
• Sterowanie procesami w szafach sterowniczych z centralnym zarządzaniem przez SIMATIC S7-1200.
• Komunikacja z panelami HMI w celu wizualizacji i nadzoru nad procesem.
• Modernizacja istniejących instalacji poprzez dodanie inteligentnych modułów peryferyjnych.

Wskazówki Montażowe

Montaż i podłączenie sterownika SM1278 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w szafie sterowniczej. Przekroje przewodów oraz momenty dokręcania złącz należy dobierać zgodnie z dokumentacją techniczną Siemens (podaną w karcie katalogowej produktu). Przed pierwszym uruchomieniem sprawdź poprawność konfiguracji w oprogramowaniu TIA Portal.

FAQ

• Czy sterownik SM1278 jest kompatybilny z każdym modelem SIMATIC S7-1200? Tak, został zaprojektowany jako moduł rozszerzający dla całej rodziny S7-1200. Należy upewnić się, że firmware sterownika głównego jest aktualny.
• Ile urządzeń IO-Link można podłączyć do jednego portu? Każdy port obsługuje jedno urządzenie IO-Link (master-slave). Łącznie można podłączyć do 4 urządzeń.
• Czy do pracy wymagane jest zewnętrzne zasilanie? Moduł zasilany jest przez backplane sterownika S7-1200. Nie wymaga dodatkowego źródła napięcia, jeśli zasilanie systemu jest wystarczające.
