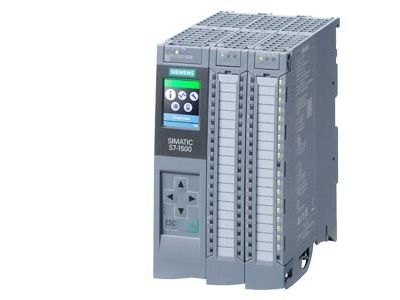

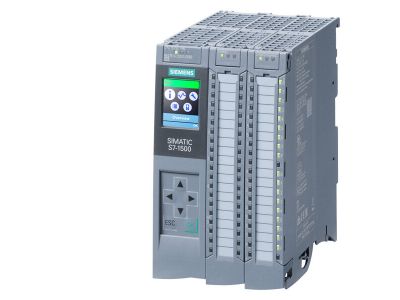

Sterownik SIMATIC S7-1500 COMPACT CPU CPU 1511C-1PN | 6ES7511-1CK01-0AB0 Siemens

Alternatywny kod produktu: 6ES75111CK010AB0

Opis i Kluczowe Cechy

Sterownik SIMATIC S7-1500 Compact CPU 1511C-1PN (numer katalogowy: 6ES7511-1CK01-0AB0) to zaawansowany centralny moduł sterujący z rodziny Siemens S7-1500, łączący w sobie jednostkę CPU, zintegrowane wejścia/wyjścia cyfrowe i analogowe oraz interfejs PROFINET IRT z przełącznikiem dwuportowym. Wyposażony w 175 kB pamięci roboczej dla programu i 1 MB dla danych, zapewnia wydajność na poziomie 60 ns na instrukcję bitową – idealny do wymagających aplikacji automatyki przemysłowej. Wymaga zastosowania karty SIMATIC Memory Card do przechowywania programu.

• Pamięć robocza 175 kB dla programu / 1 MB dla danych: Wystarczająca przestrzeń do realizacji złożonych algorytmów sterowania i przetwarzania dużych ilości danych procesowych bez konieczności stosowania dodatkowych modułów pamięci.
• 16 wejść cyfrowych i 16 wyjść cyfrowych: Umożliwia bezpośrednie podłączenie czujników, przycisków, sygnalizatorów oraz sterowanie siłownikami – redukuje liczbę dodatkowych modułów I/O i skraca czas okablowania.
• 5 wejść analogowych i 2 wyjścia analogowe: Pozwala na precyzyjny pomiar i generowanie sygnałów analogowych (np. 0–10 V, 4–20 mA) bez konieczności stosowania zewnętrznych przetworników – oszczędność miejsca w szafie sterowniczej.
• 6 szybkich liczników oraz 4 szybkie wyjścia PTO/PWM/częstotliwościowe: Obsługa enkoderów, generowanie impulsów sterujących dla serwomechanizmów i napędów krokowych – zwiększa możliwości aplikacji motion control w jednym urządzeniu.
• 1 interfejs PROFINET IRT z 2-portowym switchem: Zapewnia komunikację w czasie rzeczywistym (IRT) z innymi urządzeniami sieci PROFINET oraz umożliwia topologię liniową bez zewnętrznego switcha – upraszcza strukturę sieci i redukuje koszty.

Zgodność z Normami

Sterownik SIMATIC S7-1500 Compact CPU 1511C-1PN został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania, co potwierdza jego stosowalność w środowiskach przemysłowych.

Zastosowanie

Dzięki zintegrowanym zasobom I/O i dużej wydajności obliczeniowej sterownik CPU 1511C-1PN znajduje zastosowanie w średnio zaawansowanych i zaawansowanych aplikacjach automatyki przemysłowej i budynkowej. Integracja z TIA Portal (Totally Integrated Automation Portal) pozwala na szybkie i spójne projektowanie, programowanie i uruchamianie systemów.

• Sterowanie liniami produkcyjnymi z dużą liczbą czujników i siłowników – wykorzystanie zintegrowanych wejść/wyjść cyfrowych i analogowych minimalizuje liczbę dodatkowych modułów.
• Aplikacje wymagające precyzyjnego pozycjonowania lub generowania impulsów (np. napędy krokowych, serwonapędy) – zastosowanie szybkich wyjść PTO/PWM i wysokowydajnych liczników.
• Systemy automatyki budynkowej (HVAC, oświetlenie, sterowanie roletami) – możliwość podłączenia sygnałów analogowych z czujników temperatury, wilgotności, ciśnienia.
• Komunikacja w sieciach PROFINET z wymogiem czasu rzeczywistego – interfejs IRT z 2-portowym switchem umożliwia tworzenie topologii liniowej i redukcję opóźnień.

Wskazówki Montażowe

Montaż i podłączenie modułu należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Sterownik przeznaczony jest do montażu na szynie nośnej TH35 (DIN 35 mm) w obudowie rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy zapoznać się z dokumentacją producenta – w szczególności z zalecanym momentem dokręcania śrub oraz maksymalnym przekrojem przewodów dobranym do prądu obciążenia. Do pracy sterownika wymagana jest karta SIMATIC Memory Card (należy dobrać osobno).

FAQ

• Czy sterownik wymaga zewnętrznej karty pamięci? Tak – moduł CPU 1511C-1PN nie posiada wbudowanej pamięci nieulotnej dla programu. Do przechowywania i uruchamiania aplikacji konieczne jest zastosowanie karty SIMATIC Memory Card (sprzedawanej oddzielnie).
• Jakie protokoły komunikacyjne obsługuje zintegrowany interfejs? Interfejs PROFINET IRT z dwoma portami RJ45 obsługuje protokół PROFINET w trybie czasu rzeczywistego (IRT) oraz standardowy TCP/IP. Wbudowany switch umożliwia połączenie kaskadowe bez dodatkowego sprzętu sieciowego.
• Ile szybkich liczników można wykorzystać jednocześnie? Sterownik posiada 6 wbudowanych szybkich liczników (High Speed Counters) – mogą być konfigurowane jako liczniki inkrementalne, kierunkowe lub zliczające impulsy z enkoderów. Dodatkowo dostępne są 4 szybkie wyjścia do generowania sygnałów PTO/PWM lub częstotliwościowych.
