Sterownik SIMATIC S7-1200, CPU 1217C DC/DC/DC, interfejs PROFINET (2 X RJ 45), 14 wej.bin. 10x24VDC | 6ES7217-1AG40-0XB0 Siemens

Alternatywny kod produktu: 6ES72171AG400XB0

Opis i Kluczowe Cechy

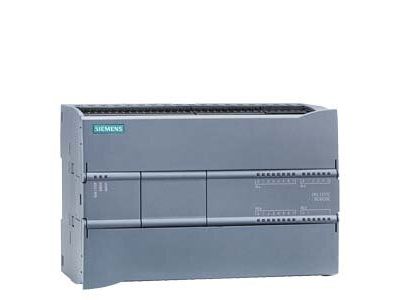

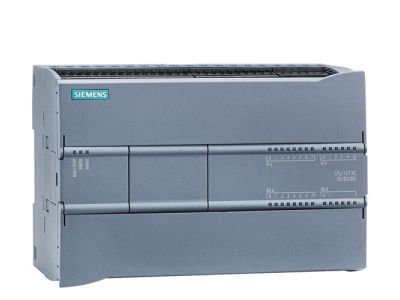

Sterownik SIMATIC S7-1200 CPU 1217C DC/DC/DC (symbol 6ES7217-1AG40-0XB0) firmy Siemens to kompaktowy kontroler automatyki o rozbudowanych funkcjach komunikacyjnych i elastycznej konfiguracji. Wyposażono go w 2 porty PROFINET, 14 wejść cyfrowych (10×24V DC + 4×RS-422/485) oraz 10 wyjść cyfrowych (6×24V DC 0,5 A + 4×RS-422/485), a także 2 wejścia analogowe 0–10 V DC i 2 wyjścia analogowe 0–20 mA. Zintegrowana pamięć programu/danych 250 KB umożliwia swobodną realizację zadań sterowania w aplikacjach średnio- i niskowydajnościowych.

• Zasilanie DC 20,4–28,8 V DC: szeroki zakres napięcia zapewnia stabilną pracę w instalacjach przemysłowych z typowymi zasilaczami 24 V DC.
• 2 zintegrowane porty PROFINET (RJ45): umożliwiają szybką komunikację z HMI, innymi sterownikami oraz systemami nadrzędnymi bez konieczności stosowania dodatkowych modułów sieciowych.
• Bogate wyposażenie wejść/wyjść on‑board: 10 DI 24 V DC, 4 DI RS-422/485, 6 DO 24 V DC 0,5 A, 4 DO RS-422/485, 2 AI 0–10 V DC, 2 AO 0–20 mA – redukuje liczbę wymaganych modułów rozszerzeń i oszczędza miejsce w szafie sterowniczej.
• Pamięć programu/danych 250 KB: wystarczająca do przechowywania złożonych algorytmów sterowania, logiki sekwencyjnej oraz obsługi wielu zmiennych.
• Możliwość rozbudowy modułami sygnałowymi i komunikacyjnymi: pozwala precyzyjnie dopasować sterownik do specyficznych potrzeb aplikacji – od prostych maszyn po podległe systemy w dużych instalacjach.

Zgodność z Normami

Sterownik zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Wszelkie szczegółowe informacje dotyczące deklaracji zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki kompaktowej budowie i elastycznym możliwościom komunikacji CPU 1217C sprawdza się w różnorodnych zadaniach automatyzacji, od prostych układów po rozproszone systemy sterowania.

• Sterowanie małymi maszynami pakującymi, transportowymi oraz urządzeniami montażowymi.
• Automatyzacja systemów HVAC, w tym sterowanie kotłami, wentylacją i pompami ciepła.
• Praca jako podległy kontroler (slave) w hierarchicznych strukturach sterowania większych zakładów produkcyjnych.
• Realizacja zadań z zakresu Przemysłu 4.0 – wymiana danych przez PROFINET z nadrzędnymi systemami SCADA i MES.

Wskazówki Montażowe

Montaż i podłączenie sterownika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w obudowie o odpowiednim stopniu ochrony (np. szafa sterownicza IP54). Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów obciążenia oraz dokręcanie zacisków z momentem zgodnym z dokumentacją producenta. Należy zapewnić odpowiednią wentylację i odległość od innych elementów generujących ciepło.

FAQ

• Czy sterownik wymaga zewnętrznego modułu pamięci? Nie – posiada wbudowaną pamięć programu/danych 250 KB. W razie potrzeby można ją rozszerzyć za pomocą opcjonalnej karty pamięci SIMATIC Memory Card.
• Jakie napięcie zasilania należy podać? Zgodnie z danymi producenta sterownik pracuje przy napięciu stałym w zakresie 20,4–28,8 V DC. Standardowo stosuje się zasilacz 24 V DC.
• Czy CPU obsługuje protokoły inne niż PROFINET? Tak – przez wbudowane interfejsy można zrealizować komunikację Modbus TCP, a za pomocą dodatkowych modułów – IO-Link, AS-i i inne standardy, co zapewnia maksymalną elastyczność sieci.
