Sterownik SIMATIC S7-1200, CPU 1211C | 6ES7211-1HE40-0XB0 Siemens

Alternatywny kod produktu: 6ES72111HE400XB0

Opis i Kluczowe Cechy

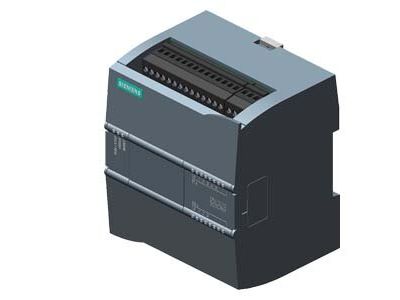

Sterownik SIMATIC S7-1200 CPU 1211C (symbol 6ES7211-1HE40-0XB0) firmy Siemens to kompaktowy sterownik PLC z wbudowanymi wejściami/wyjściami, przeznaczony do elastycznej automatyki w średnim i niskim zakresie wydajności. Model DC/DC/relay oferuje 6 wejść cyfrowych 24 V DC, 4 wyjścia przekaźnikowe 2 A oraz 2 wejścia analogowe 0–10 V DC, co pozwala na bezpośrednie sterowanie odbiornikami bez dodatkowych modułów. Zasilanie 20,4–28,8 V DC zapewnia stabilną pracę w instalacjach przemysłowych, a pamięć programu/danych 75 KB umożliwia realizację złożonych algorytmów sterowania.

• 6 wejść cyfrowych 24 V DC: bezpośrednie podłączenie czujników i przycisków – szybka akwizycja sygnałów bez konieczności stosowania dodatkowych interfejsów.
• 4 wyjścia przekaźnikowe 2 A: bezpieczne przełączanie obwodów o prądzie do 2 A – idealne do sterowania stycznikami, zaworami i sygnalizacją.
• 2 wejścia analogowe 0–10 V DC: precyzyjny odczyt sygnałów analogowych (np. z czujników temperatury, ciśnienia) – zwiększa dokładność sterowania w procesach ciągłych.
• Pamięć 75 KB (program + dane): wystarczająca do implementacji zaawansowanych algorytmów i obsługi kilkuset linii kodu – skalowalność aplikacji bez wymiany CPU.
• Zintegrowany interfejs PROFINET: łatwe połączenie z panelem HMI, innymi sterownikami i napędami – redukcja okablowania i czasu konfiguracji.

Zgodność z Normami

Sterownik SIMATIC S7-1200 spełnia wymagania europejskich norm dotyczących sprzętu sterowniczego i automatyki przemysłowej. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie niskiego napięcia i kompatybilności elektromagnetycznej. Produkt został zaprojektowany zgodnie z wytycznymi standardu DIN oraz normami branżowymi dla PLC, gwarantując bezpieczną i niezawodną pracę w środowisku przemysłowym.

Zastosowanie

Dzięki kompaktowej budowie i szerokim możliwościom komunikacyjnym sterownik CPU 1211C sprawdza się w różnorodnych aplikacjach automatyki. Poniżej przykładowe scenariusze:

• Sterowanie prostymi maszynami pakującymi – obsługa wejść z czujników krańcowych i wyjść do siłowników pneumatycznych.
• Automatyka systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) – pomiar temperatury przez wejścia analogowe i załączanie pomp/ wentylatorów.
• Podrzędne sterowanie w większych instalacjach – komunikacja z nadrzędnym sterownikiem przez PROFINET/Modbus TCP.
• Linie sortujące i przenośniki – szybkie zliczanie impulsów z enkoderów i sterowanie przekaźnikami wykonawczymi.

Wskazówki Montażowe

Montaż sterownika SIMATIC S7-1200 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym (dla wyjść przekaźnikowych max. 2 A). Moment dokręcania zacisków śrubowych – według dokumentacji producenta (typowy 0,5–0,6 Nm). Przed podaniem napięcia sprawdź poprawność połączeń i brak zwarć.

FAQ

• Czy sterownik wymaga osobnego zasilacza? Tak, CPU 1211C w wersji DC/DC/relay potrzebuje zewnętrznego źródła napięcia stałego 24 V DC (zakres 20,4–28,8 V DC). Zasilacz należy dobrać z uwzględnieniem sumarycznego poboru mocy CPU i ewentualnych modułów rozszerzeń.
• Jak rozbudować liczbę wejść/wyjść? Sterownik umożliwia podłączenie dodatkowych modułów sygnałowych i komunikacyjnych (np. SM 1223, SB 1232) bezpośrednio do obudowy CPU. Maksymalna liczba modułów zależy od wersji – producent zaleca korzystanie z konfiguratora TIA Portal.
• Jakie oprogramowanie jest potrzebne do programowania? Do konfiguracji i programowania CPU 1211C wymagane jest środowisko STEP 7 Basic zintegrowane z TIA Portal. Obsługuje języki LAD, FBD, SCL – pozwala to na szybkie tworzenie logiki sterowania i diagnostykę.
