Opis i Kluczowe Cechy

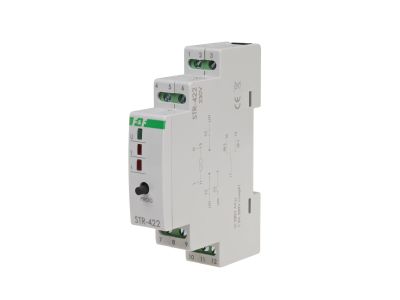

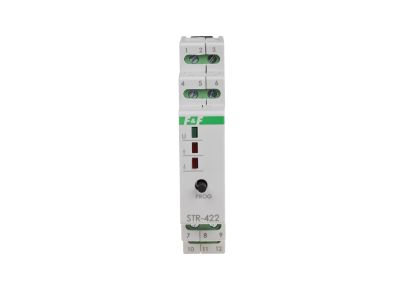

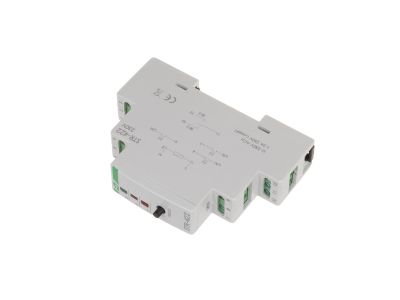

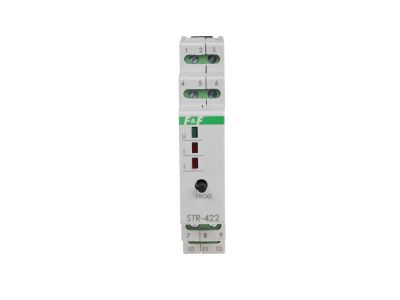

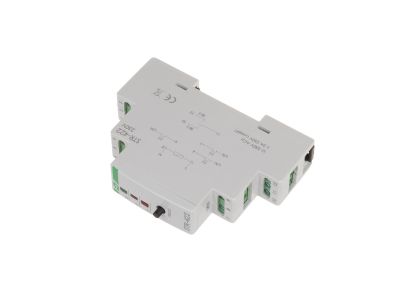

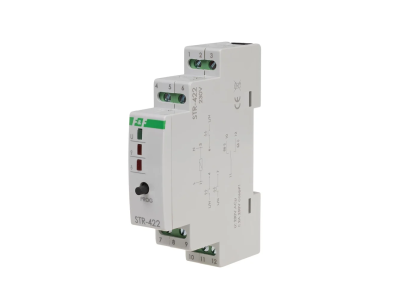

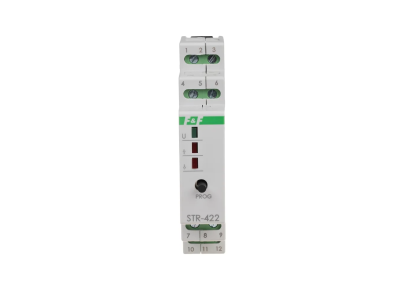

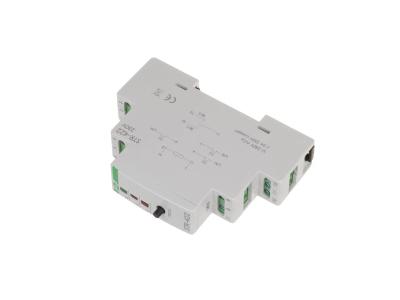

Sterownik roletowy STR-422 to urządzenie przeznaczone do sterowania roletami, bramami i innymi napędami jednofazowymi prądu zmiennego 230 V AC. Dzięki przekaźnikowemu elementowi wykonawczemu i maksymalnemu prądowi obciążenia AC-3 wynoszącemu 1,5 A zapewnia bezpieczną pracę w typowych instalacjach domowych i biurowych. Zajmuje zaledwie 1 moduł (18 mm) na szynie DIN 35 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

• Napięcie zasilania 230 V AC: kompatybilność ze standardowymi instalacjach elektrycznych w budynkach – bez potrzeby stosowania dodatkowych zasilaczy.
• Maksymalny prąd obciążenia AC-3 1,5 A: bezpieczna praca z silnikami rolet, markiz i bram o niewielkiej mocy, bez ryzyka przeciążenia styków przekaźnika.
• Programowany czas załączenia 0 s ÷ 10 min: elastyczne dopasowanie czasu pracy napędu – od krótkich impulsów po pełne otwarcie/zamknięcie, bez konieczności stosowania dodatkowych sterowników czasowych.
• Sygnał sterujący L lub N: możliwość podłączenia zarówno do przewodu fazowego, jak i neutralnego – uniwersalność w różnych konfiguracjach instalacji.
• Sterowanie lokalne jednoprzyciskowe i centralne dwuprzyciskowe: prosta obsługa pojedynczej rolety za pomocą włącznika chwilowego oraz możliwość łączenia sterowników w grupy do centralnego sterowania wieloma napędami.

Zgodność z Normami

Sterownik STR-422 został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Przeznaczony jest do montażu w rozdzielnicach instalacyjnych, z zachowaniem obowiązujących przepisów bezpieczeństwa. Stopień ochrony IP20 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm.

Zastosowanie

Sterownik STR-422 znajduje zastosowanie w automatyce budynkowej oraz w obiektach użytkowych do sterowania napędami jednofazowymi prądu zmiennego. Dzięki możliwości pracy indywidualnej i grupowej sprawdza się w różnorodnych scenariuszach:

• Sterowanie lokalne roletą lub żaluzją za pomocą pojedynczego włącznika chwilowego (dzwonkowego).
• Centralne sterowanie grupą rolet, markiz lub bram – po połączeniu kilku sterowników w system.
• Impulsowe sterowanie napędów bram garażowych, wjazdowych oraz markiz ogrodowych.
• Integracja z systemami automatyki budynkowej (np. centralne wyłączanie rolet przy opuszczaniu domu).

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Sterownik przeznaczony jest do montażu na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju do 2,5 mm², z momentem dokręcającym 0,4 Nm. Przekrój przewodów należy dobrać do prądu obciążenia (min. 1,5 mm² dla przedłużaczy, zgodnie z normą). Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i wentylacji w rozdzielnicy.

FAQ

• Jaki jest maksymalny prąd impulsu sterującego? Maksymalny prąd impulsu sterującego wynosi 1 mA, co pozwala na podłączenie standardowych włączników chwilowych (dzwonkowych) bez ryzyka uszkodzenia styków.
• Czy sterownik można stosować do markiz tarasowych? Tak, pod warunkiem że silnik markizy jest jednofazowy 230 V AC, a jego prąd pracy nie przekracza 1,5 A (AC-3). Należy sprawdzić dane katalogowe napędu.
• Jak ustawić czas pracy rolety (góra/dół)? Czas załączenia jest programowany w zakresie od 0 s do 10 min. Dokładna metoda programowania (np. potencjometr lub przełącznik) zależy od konkretnej wersji – szczegółowe instrukcje znajdują się w dokumentacji dołączonej do produktu.
