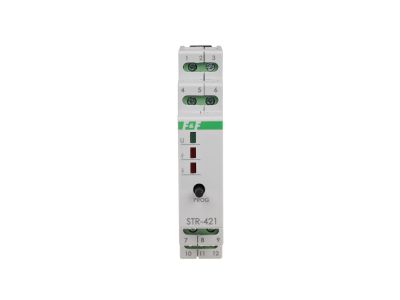

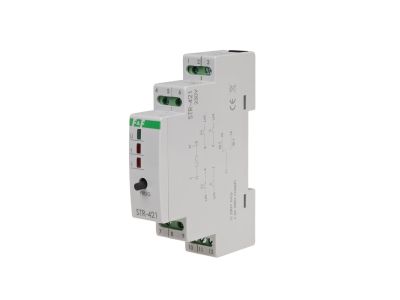

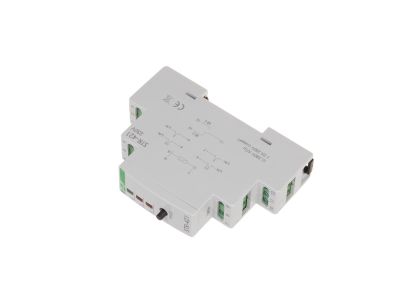

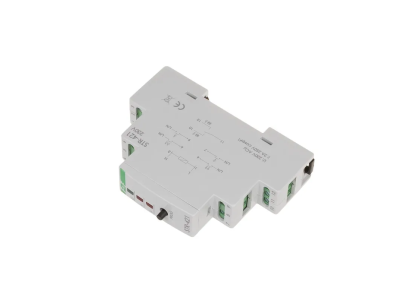

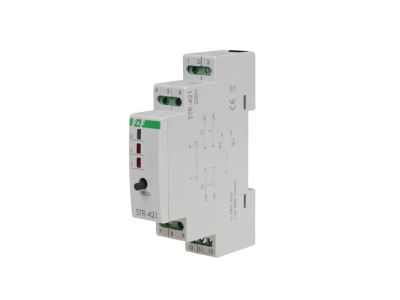

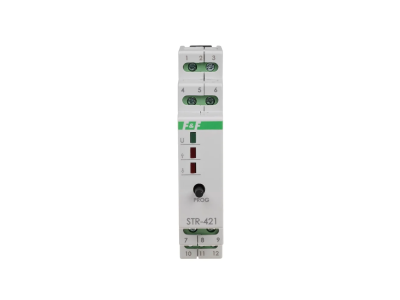

Sterownik roletowy dwuprzyciskowy STR-421 napięcie 230V AC | STR-421 F&F

Opis i Kluczowe Cechy

Sterownik roletowy STR-421 marki F&F to zaawansowane urządzenie mikroprocesorowe zaprojektowane do precyzyjnego zarządzania napędami rolet okiennych, bram oraz innych obiektów napędzanych jednofazowymi silnikami elektrycznymi prądu zmiennego 230 V AC. Urządzenie charakteryzuje się dwuprzyciskowym systemem sterowania, co pozwala na intuicyjne rozdzielenie funkcji podnoszenia i opuszczania. Dzięki zastosowaniu wysokiej jakości przekaźników jako elementów wykonawczych, sterownik oferuje maksymalny prąd obciążenia w kategorii AC-3 na poziomie 1,5 A, co gwarantuje niezawodną pracę z silnikami indukcyjnymi.

• Programowalny czas załączenia: Możliwość ustawienia czasu pracy w szerokim zakresie od 0 sekund do 10 minut pozwala na idealne dopasowanie do wysokości rolety lub specyfiki napędu.
• Uniwersalny sygnał sterujący: Sterownik akceptuje sygnały sterujące zarówno z linii fazowej (L), jak i neutralnej (N), co znacząco ułatwia integrację z istniejącymi instalacjami elektrycznymi.
• Niski pobór mocy: Urządzenie w stanie pracy pobiera zaledwie 1 W, co przekłada się na wysoką efektywność energetyczną całego systemu automatyki budynkowej.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz budynków w odpowiednich obudowach rozdzielczych. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania aparatury niskiego napięcia, co potwierdza jego niezawodność w profesjonalnych instalacjach elektro-technicznych.

Zastosowanie

Sterownik STR-421 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Może pracować jako urządzenie autonomiczne, sterujące pojedynczą roletą, lub stać się częścią rozbudowanego systemu sterowania centralnego. Dzięki wejściom sterowania centralnego, możliwe jest łączenie wielu sterowników w grupy, co pozwala na jednoczesne zamykanie lub otwieranie wszystkich rolet w budynku za pomocą jednego przycisku głównego, przy zachowaniu pełnej kontroli lokalnej nad każdym oknem z osobna.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przyłącze elektryczne: Należy wykorzystać zaciski śrubowe o przekroju znamionowym 2,5 mm², co zapewnia stabilne i bezpieczne połączenie przewodów nawet przy pełnym obciążeniu.
• Moment dokręcania: Zaleca się stosowanie momentu dokręcającego wynoszącego 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu trwałego styku elektrycznego.
• Warunki pracy: Sterownik jest przystosowany do pracy w szerokim zakresie temperatur od -25°C do +50°C, co umożliwia jego montaż w rozdzielnicach umieszczonych w pomieszczeniach o zmiennej termice.
• Konfiguracja: Przed uruchomieniem należy zaprogramować czas załączenia odpowiadający pełnemu cyklowi otwarcia/zamknięcia sterowanego obiektu.

FAQ

1. Czy sterownik STR-421 współpracuje z przyciskami podświetlanymi?
Maksymalny prąd impulsu sterującego wynosi 1 mA, co należy uwzględnić przy doborze przycisków z podświetleniem neonowym, aby uniknąć przypadkowych wyzwoleń.

2. Czy mogę sterować tym urządzeniem bramę wjazdową?
Tak, o ile brama jest napędzana silnikiem jednofazowym 230 V AC i wymaga sterowania typu góra-dół (otwórz-zamknij).

3. Co się stanie, jeśli czas załączenia zostanie ustawiony na zbyt krótki?
Roleta nie otworzy się lub nie zamknie całkowicie. Należy wówczas ponownie zaprogramować czas załączenia, dostosowując go do parametrów mechanicznych rolety.
