sterownik roletowy dwuprzyciskowy STR-421 24V napięcie 24V AC/DC | STR-421-24V F&F

Alternatywny kod produktu: STR*421

Opis i Kluczowe Cechy

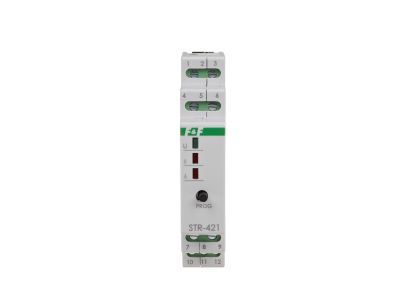

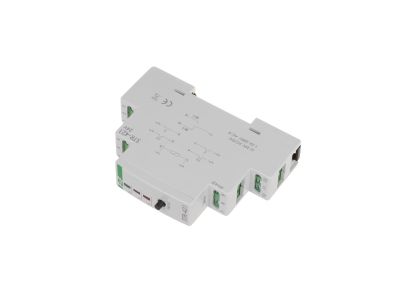

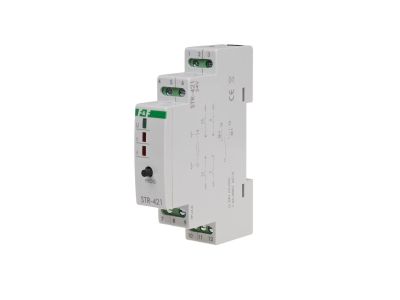

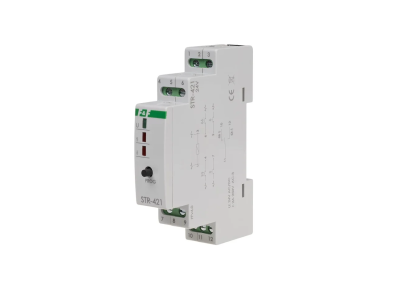

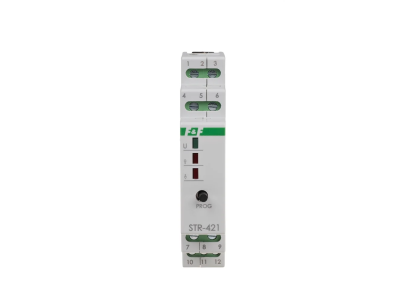

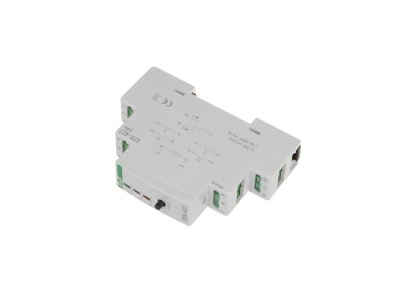

Sterownik roletowy dwuprzyciskowy STR-421-24V (symbol STR-421-24V) przeznaczony jest do sterowania silnikami jednofazowymi prądu zmiennego 230 V AC za pomocą włączników chwilowych. Urządzenie zasilane napięciem 24 V AC/DC umożliwia bezpieczne oddzielenie obwodu sterowania od obwodu siłowego. Zajmuje zaledwie 1 moduł (18 mm) na szynie TH35, co oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 24 V AC/DC: pozwala na integrację z niskonapięciowymi systemami automatyki, zwiększa bezpieczeństwo obsługi oraz upraszcza instalację w strefach SELV.
• Maksymalny prąd obciążenia AC-3 1,5 A: gwarantuje niezawodne przełączanie silników rolet, bram i innych odbiorników indukcyjnych bez ryzyka uszkodzenia styków.
• Programowalny czas załączenia 0–10 min: umożliwia precyzyjne dopasowanie czasu otwierania/zamykania rolety do konkretnego napędu i wysokości okna.
• Sterowanie lokalne i centralne dwuprzyciskowe: daje możliwość indywidualnego sterowania pojedynczą roletą oraz grupowego zarządzania wieloma roletami z jednego punktu.
• Przyłącze zaciskowe 2,5 mm² z momentem dokręcania 0,4 Nm: zapewnia pewne i trwałe połączenie przewodów, ułatwia montaż i serwis.

Zgodność z Normami

Sterownik STR-421-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach budynkowych.

Zastosowanie

Sterownik roletowy STR-421-24V znajduje zastosowanie w instalacjach domowych, biurowych i przemysłowych, gdzie wymagane jest sterowanie napędami elektrycznymi za pomocą łączników chwilowych. Poniżej typowe scenariusze użycia:

• Sterowanie roletami okiennymi i żaluzjami zewnętrznymi – załączanie góra/dół za pomocą przycisków dzwonkowych.
• Otwieranie bram garażowych i wjazdowych napędzanych silnikiem jednofazowym.
• Centralne zarządzanie grupą rolet w obiekcie – łączenie kilku sterowników w sieć do wspólnego sterowania.
• Automatyka budynkowa – integracja z czujnikami zmierzchowymi, stacjami pogodowymi lub systemem inteligentnego domu (wymaga dodatkowych elementów sterujących).

Wskazówki Montażowe

Montaż i podłączenie sterownika STR-421-24V może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilającym. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem 0,4 Nm, stosując przewody o przekroju dostosowanym do prądu obciążenia (maks. 2,5 mm²). Pamiętaj o prawidłowym podłączeniu sygnałów sterujących L/N zgodnie z dokumentacją producenta.

FAQ

• Czy sterownik posiada podświetlenie przycisków? Sterownik STR-421-24V nie jest wyposażony w podświetlenie ani wbudowane przyciski – sterowanie odbywa się za pomocą zewnętrznych łączników chwilowych (np. przycisków dzwonkowych). W razie potrzeby podświetlenia należy zastosować odpowiednie przyciski z modułem LED.
• Jaki stopień ochrony ma sterownik? Czy można go montować na zewnątrz? Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy. Nie nadaje się do instalacji w miejscach narażonych na wilgoć, kurz lub bezpośrednie opady.
• Czy sterownik pracuje w trybie bistabilnym, monostabilnym? Sterownik działa w trybie pracy impulsowej (chwilowej) – każdy impuls z przycisku powoduje zmianę stanu (otwarcie/zatrzymanie/zamknięcie) w zależności od aktualnej pozycji. Po zaniku napięcia sterownik nie zapamiętuje położenia – po powrocie zasilania wymagana jest inicjalizacja.
