Sterownik radiowy rolet FW-STR1D 230V montaż na szynie DIN 85-265V AC/DC | FW-STR1D F&F

Opis i Kluczowe Cechy

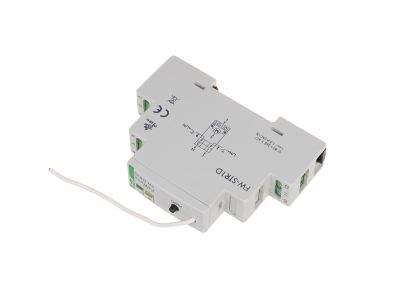

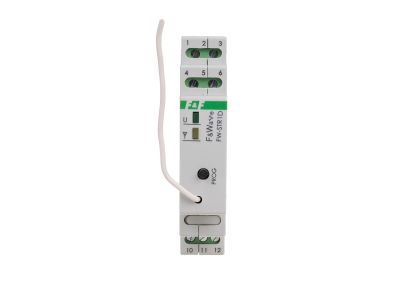

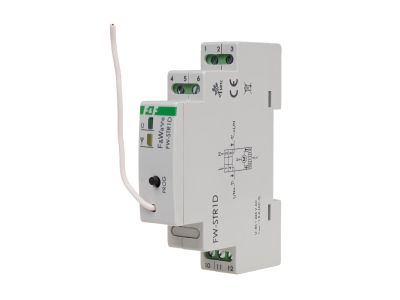

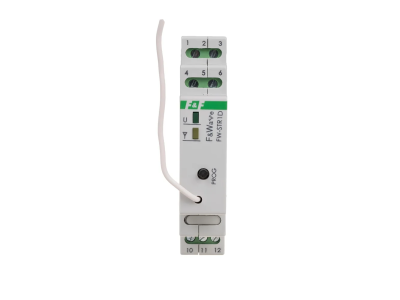

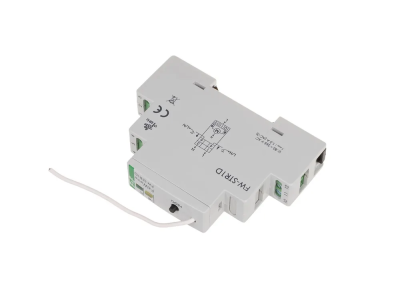

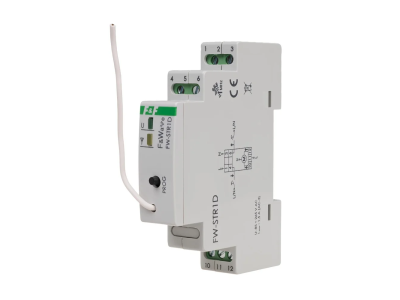

Sterownik radiowy rolet FW-STR1D firmy F&Wave to zaawansowane urządzenie przeznaczone do sterowania silnikami rolet AC montowane na szynie DIN w rozdzielnicy. Zasilany napięciem 85–265 V AC/DC, oferuje jeden kanał z wyjściem przekaźnikowym o obciążalności do 8 A (AC-1) i 1,5 A (AC-3). Kompaktowa obudowa o szerokości 1 modułu (18 mm) oszczędza miejsce w rozdzielni, a wbudowane zabezpieczenie termiczne i elektryczna blokada kierunków zapewniają bezpieczną i niezawodną pracę.

• Napięcie zasilania 85–265 V AC/DC: Szeroki zakres napięć umożliwia pracę zarówno w instalacjach 230 V AC, jak i 24 V DC (w ramach dolnej granicy), co zwiększa uniwersalność zastosowania.
• Obciążalność wyjścia AC-1: 8 A / AC-3: 1,5 A: Wytrzymałe styki przekaźnika pozwalają na bezpieczne sterowanie silnikami rolet o znacznym prądzie rozruchowym, bez ryzyka uszkodzenia.
• Sterowanie z maksymalnie 8 nadajników F&Wave: Możliwość dodania wielu punktów sterowania (piloty, panele ścienne) bez konieczności prowadzenia dodatkowych przewodów.
• Dwa wejścia sterowania lokalnego: Umożliwiają podłączenie dowolnego przycisku monostabilnego (np. dzwonkowego) do ręcznego, bezpośredniego sterowania roletą bez radiowych fal.
• Wbudowane zabezpieczenie termiczne i elektryczna blokada kierunków: Chronią przekaźnik przed przeciążeniem oraz uniemożliwiają jednoczesne załączenie obu uzwojeń silnika, co zapobiega zwarciu i uszkodzeniu napędu.

Zgodność z Normami

Sterownik FW-STR1D został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Urządzenie posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Sterownik FW-STR1D znajduje zastosowanie w systemach automatyki budynkowej, szczególnie w instalacjach, gdzie wymagane jest zdalne sterowanie roletami, żaluzjami czy markizami. Dzięki obsłudze radiowej i lokalnym wejściom, idealnie sprawdza się w poniższych scenariuszach:

• Sterowanie silnikami rolet AC w domach jednorodzinnych i mieszkaniach z wykorzystaniem pilotów F&Wave.
• Automatyczne zamykanie rolet o zadanych godzinach lub w odpowiedzi na sygnały z czujników (po dodaniu zewnętrznego sterownika).
• Ręczne sterowanie lokalne za pomocą przycisków monostabilnych w pomieszczeniach – bez ingerencji w instalację elektryczną.
• Zwiększenie zasięgu transmisji radiowej dzięki funkcji retransmisji rozkazów między nadajnikami i odbiornikami.

Wskazówki Montażowe

Montaż oraz podłączenie sterownika FW-STR1D powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (35 mm) w rozdzielnicy. Zaciski śrubowe przyjmują przewody o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – nie przekraczaj tej wartości, aby nie uszkodzić obudowy. Przekrój przewodów dobierz do obciążalności wyjścia (AC-3: 1,5 A). Pamiętaj o zachowaniu odstępów wentylacyjnych – stopień ochrony IP20 wymaga montażu w suchym pomieszczeniu.

FAQ

• Czy sterownik FW-STR1D współpracuje z innymi systemami radiowymi? Urządzenie dedykowane jest do współpracy z nadajnikami F&Wave pracującymi na częstotliwości 868 MHz. Do bezprzewodowego sterowania można użyć maksymalnie 8 nadajników.
• Jaki jest stopień ochrony tego sterownika? Stopień ochrony wynosi IP20 – oznacza to, że urządzenie jest chronione przed ciałami stałymi większymi niż 12 mm, ale nie jest odporne na wilgoć. Należy montować je w suchym wnętrzu rozdzielnicy.
• Co oznacza „elektryczna blokada” w kontekście tego sterownika? Blokada elektryczna uniemożliwia jednoczesne załączenie zasilania na oba uzwojenia silnika rolety (góra/dół). Chroni to silnik przed zwarciem i uszkodzeniem, co jest szczególnie ważne w przypadku sterowania radiowego, gdzie może dojść do kolizji sygnałów.
