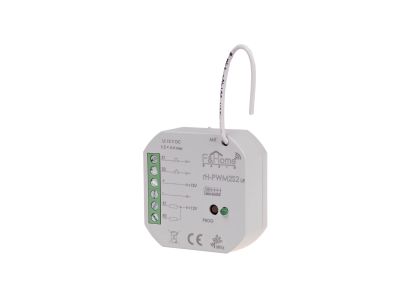

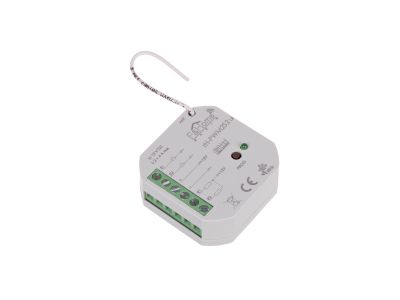

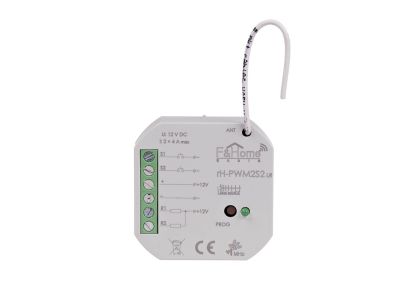

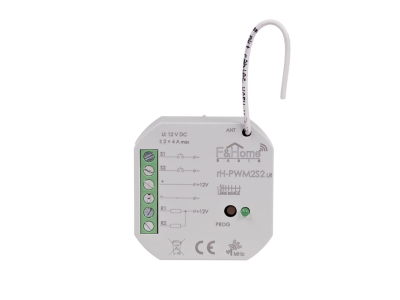

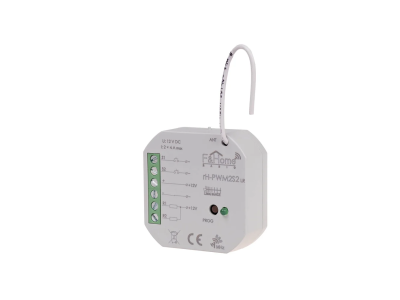

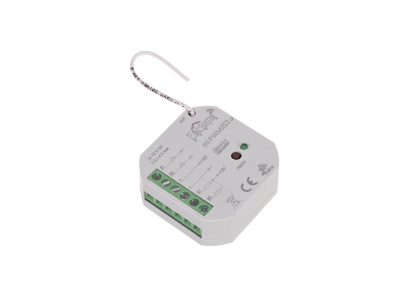

Sterownik PWM dwukanałowy niskiego napięcia z dwukanałowym nadajnikiem - Long Range | rH-PWM2S2-LR F&F

Alternatywny kod produktu: rH-PWM2S2 LR

Opis i Kluczowe Cechy

Sterownik PWM dwukanałowy rH-PWM2S2-LR to zaawansowany moduł niskiego napięcia przeznaczony do bezprzewodowego sterowania dwoma odbiornikami. Działa w oparciu o modulację szerokości impulsu (PWM) z regulowaną częstotliwością w zakresie 100 Hz–1 kHz, co umożliwia precyzyjną kontrolę mocy podłączonych urządzeń. Zasilany napięciem 12 V DC z zewnętrznego zasilacza, komunikuje się z serwerem drogą radiową o zwiększonym zasięgu (Long Range). Wyposażony w dwa fizyczne wejścia stykowe do podłączenia przycisków oraz dwa wyjścia do niezależnego sterowania odbiornikami niskiego napięcia.

• Dwukanałowa regulacja PWM (100 Hz – 1 kHz): Płynna kontrola mocy odbiorników – od ściemniania diod LED po regulację siły zamków elektromagnetycznych, bez zbędnych strat energii.
• Zasilanie 12 V DC: Bezpieczne niskie napięcie ułatwia integrację z systemami automatyki i eliminuje ryzyko porażenia w suchych pomieszczeniach.
• Komunikacja radiowa Long Range: Niezawodna łączność z serwerem na duże odległości bez konieczności prowadzenia przewodów sterujących.
• Dwa wejścia stykowe i dwa wyjścia: Możliwość podłączenia przycisków lub styków czujników oraz niezależne sterowanie dwoma odbiornikami z jednego modułu.
• Uniwersalne zastosowanie w niskonapięciowej automatyce: Przeznaczony do sterowania diodami LED 12 V DC, zamkami elektromagnetycznymi, siłownikami, wentylatorami i innymi elementami wykonawczymi.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczone do montażu w suchych pomieszczeniach, w obudowach zapewniających odpowiednią ochronę przed czynnikami zewnętrznymi. Szczegółowe dane dotyczące zgodności z normami dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Sterownik rH-PWM2S2-LR znajduje zastosowanie w systemach inteligentnego budynku, automatyce domowej oraz przemysłowej niskiego napięcia. Sprawdza się wszędzie tam, gdzie wymagane jest bezprzewodowe, precyzyjne sterowanie dwoma odbiornikami w topologii punkt‑punkt lub z centralnym serwerem.

• Płynne ściemnianie taśm i modułów LED 12 V DC w oświetleniu dekoracyjnym oraz funkcyjnym.
• Sterowanie zamkami elektromagnetycznymi w systemach kontroli dostępu – precyzyjne załączanie i regulacja siły trzymania.
• Załączanie i regulacja siłowników, napędów rolet, bram oraz przepustnic niskiego napięcia.
• Generowanie sygnałów PWM do sterowania wentylatorami, pompami i innymi urządzeniami wymagającymi regulacji obrotów.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Moduł należy instalować na szynie DIN TH35 w rozdzielnicy lub w obudowie zapewniającej stopień ochrony odpowiedni do warunków otoczenia. Przekrój przewodów dobrać do spodziewanego prądu obciążenia odbiorników. Zasilacz 12 V DC musi mieć wydajność prądową odpowiednią dla sumarycznego poboru mocy obu odbiorników. Zaleca się stosowanie się do zaleceń montażowych zawartych w dokumentacji producenta.

FAQ

• Czy sterownik nadaje się do ściemniania diod LED? Tak, moduł rH-PWM2S2-LR został zaprojektowany z myślą o sterowaniu diodami LED 12 V DC. Regulacja odbywa się poprzez modulację szerokości impulsu (PWM) w zakresie częstotliwości 100 Hz–1 kHz, co pozwala uzyskać płynną zmianę jasności bez migotania przy odpowiednim doborze częstotliwości.
• Jaki jest zasięg komunikacji radiowej? Producent określa zasięg jako Long Range. Dokładna wartość zależy od lokalnych warunków (przeszkody, materiały budowlane, zakłócenia). W typowych zastosowaniach wewnątrz budynków zasięg umożliwia swobodną komunikację między piętrami lub w obrębie dużego obiektu. Szczegółowe dane znajdują się w dokumentacji technicznej.
• Jaki zasilacz jest wymagany? Urządzenie wymaga zewnętrznego źródła zasilania o napięciu 12 V DC (stabilizowanego). Wydajność prądową zasilacza należy dobrać do łącznego poboru prądu obu podłączonych odbiorników plus niewielki zapas na potrzeby własne modułu. Zaleca się użycie zasilacza impulsowego o niskim tętnieniu.
