Sterownik programowalny typu PRAWO-LEWO STP-541 styki 2x1NO/NC 24-264V AC/DC | STP-541 F&F

Opis i Kluczowe Cechy

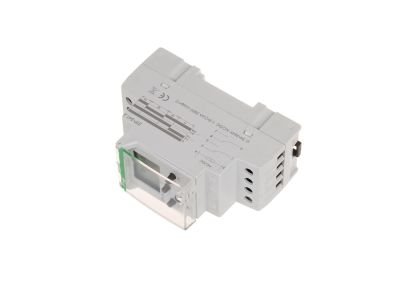

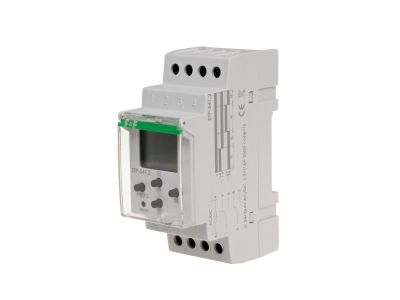

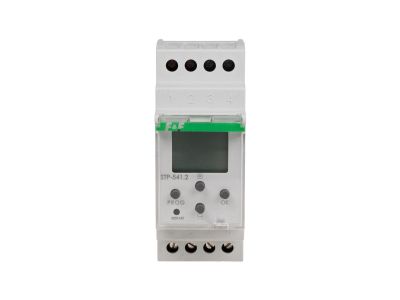

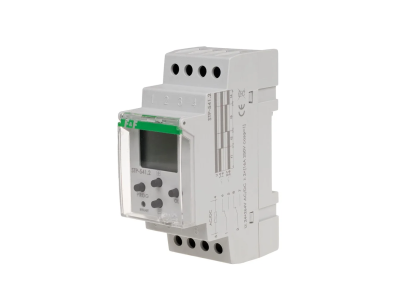

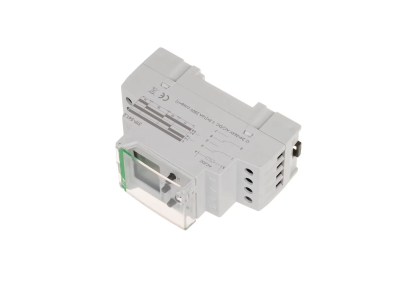

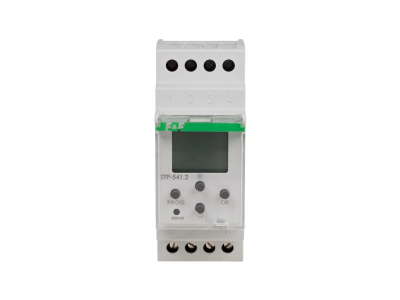

Sterownik programowalny typu PRAWO-LEWO STP-541 to zaawansowane urządzenie czasowe przeznaczone do cyklicznego, naprzemiennego sterowania odbiornikami w układach automatyki przemysłowej. Wyposażony w dwa przekaźniki wykonawcze o konfiguracji styków 2×NO/NC, obsługuje napięcie zasilania w szerokim zakresie 24–264 V AC/DC, co pozwala na bezpieczną pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy. Dwa niezależne tory przekaźnikowe umożliwiają oddzielne sterowanie dwoma obwodami, a każdy z nich może przenosić prąd obciążenia do 16 A – zapewnia to niezawodne przełączanie nawet przy znacznym obciążeniu. Urządzenie zajmuje 2 moduły (35 mm) i montowane jest na szynie TH35, co ułatwia integrację w rozdzielnicach modułowych.

• Napięcie zasilania 24–264 V AC/DC: uniwersalny zakres napięcia umożliwia stosowanie sterownika zarówno w instalacjach niskiego napięcia (24 V DC) jak i standardowych sieciach 230 V AC bez konieczności wymiany zasilacza.
• Dwa przekaźniki 2×NO/NC o maksymalnym prądzie obciążenia 2 × 16 A: każdy przekaźnik może przełączać do 16 A, co gwarantuje bezpieczne sterowanie silnikami, grzałkami czy oświetleniem bez ryzyka przegrzania styków.
• Separacja styków (TAK): galwaniczne odizolowanie obwodów sterowania od obwodów wykonawczych zwiększa bezpieczeństwo i eliminuje zakłócenia w systemach PLC.
• Programowalne czasy t1–t4 w zakresie 1 s ÷ 99 h 59 min 59 s: elastyczne ustawienia czasów cyklu (kroki PRAWO/LEWO/PRZERWA) pozwalają dopasować pracę do dowolnego procesu technologicznego.
• Liczba powtórzeń cyklu 1–999 999 lub nieskończona pętla: możliwość precyzyjnego określenia ilości cykli lub pracy ciągłej, co automatyzuje procesy produkcyjne i ogranicza ingerencję operatora.

Zgodność z Normami

Sterownik STP-541 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w suchych pomieszczeniach zamkniętych w temperaturze –20 do +50°C, przy stopniu ochrony obudowy IP20 (brak ochrony przed wilgocią).

Zastosowanie

Sterownik PRAWO-LEWO STP-541 znajduje zastosowanie wszędzie tam, gdzie wymagane jest cykliczne, naprzemienne załączanie odbiorników z kontrolowaną przerwą czasową. Sprawdzi się w układach automatyki przemysłowej, maszynach produkcyjnych oraz instalacjach budynkowych.

• Sterowanie silnikami dwukierunkowymi (np. bramy, przesuwy, napędy taśmociągów) z wymuszonym czasem postoju między zmianą kierunku.
• Impulsowe przełączanie styczników lub przekaźników w cyklu PRAWO–LEWO–STOP, np. w mieszalnikach, pompach o zmiennym kierunku przepływu.
• Sygnalizacja świetlna lub akustyczna w sekwencjach czasowych – sterowanie sygnalizatorami LED, buczkami ostrzegawczymi.
• Automatyzacja procesów technologicznych wymagających precyzyjnych opóźnień między kolejnymi operacjami (np. dozowanie, transport, pakowanie).

Wskazówki Montażowe

Montaż oraz podłączenie sterownika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4,0 mm². Moment dokręcający każdego zacisku nie powinien przekraczać 0,5 Nm – zalecane jest użycie kalibrowanego śrubokręta dynamometrycznego. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia 16 A oraz obowiązującymi normami instalacyjnymi.

FAQ

• Czy sterownik posiada podświetlenie / diodę LED sygnalizującą stan? W dokumentacji produktu nie wskazano obecności podświetlenia. Stan pracy można kontrolować poprzez obserwację wyjść przekaźnikowych lub dedykowane sygnalizatory zewnętrzne.
• Jaki stopień ochrony ma obudowa sterownika? Stopień ochrony wynosi IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm (np. palce), ale brak ochrony przed wnikaniem wilgoci. Urządzenie należy instalować w suchym pomieszczeniu zamkniętym.
• W jakim trybie pracują styki przekaźników: NO (normalnie otwarty) czy NC (normalnie zamknięty)? Konfiguracja styków to 2×NO/NC – każdy przekaźnik posiada zarówno zestyk normalnie otwarty, jak i normalnie zamknięty, co daje elastyczność w projektowaniu obwodów sterowniczych.
