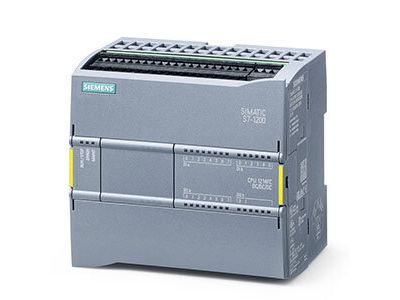

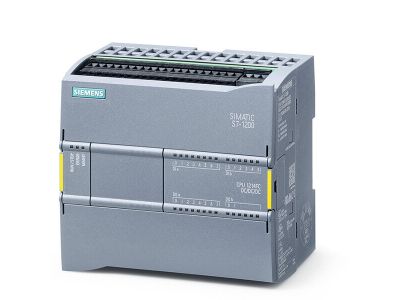

Sterownik programowalny CPU 1214 FC, SIMATIC S7-1200F | 6ES7214-1AF40-0XB0 Siemens

Opis i Kluczowe Cechy

Sterownik programowalny SIMATIC S7-1200F CPU 1214 FC o numerze katalogowym 6ES7214-1AF40-0XB0 to zaawansowana jednostka centralna zaprojektowana z myślą o realizacji zadań sterowania w aplikacjach wymagających najwyższego poziomu bezpieczeństwa (Safety). Jako element nowoczesnego systemu modułowego, sterownik ten łączy w sobie standardowe funkcje automatyki z funkcjami bezpieczeństwa, co pozwala na znaczną optymalizację kosztów i miejsca w szafie sterowniczej.

• Zintegrowane Bezpieczeństwo (Fail-safe): Jednostka CPU 1214 FC umożliwia realizację funkcji bezpieczeństwa zgodnie z rygorystycznymi normami, eliminując potrzebę stosowania oddzielnych przekaźników bezpieczeństwa.
• Wydajna Komunikacja: System został zoptymalizowany pod kątem współpracy z panelami operatorskimi SIMATIC HMI. Dzięki wykorzystaniu wspólnej bazy danych, komunikacja między sterownikiem a wizualizacją jest niezwykle wydajna i odporna na błędy.
• Jednolita Baza Zmiennych: Innowacyjne podejście do zarządzania danymi pozwala na jednokrotną deklarację zmiennych, które są widoczne zarówno w programie sterownika, jak i w projekcie panelu HMI, co drastycznie skraca czas inżynieringu.
• Modułowa Konstrukcja: Możliwość rozbudowy o dodatkowe moduły wejść/wyjść oraz moduły komunikacyjne pozwala na precyzyjne dopasowanie sprzętu do wymagań konkretnej instalacji.

Zgodność z Normami

Sterownik SIMATIC S7-1200F CPU 1214 FC został zaprojektowany i certyfikowany do pracy w systemach bezpieczeństwa. Spełnia on najwyższe standardy przemysłowe, w tym:

• IEC 61508: Zgodność z normą dotyczącą bezpieczeństwa funkcjonalnego systemów elektrycznych i elektronicznych.
• ISO 13849-1: Możliwość osiągnięcia wysokiego poziomu zapewnienia bezpieczeństwa (Performance Level - PL).
• SIL (Safety Integrity Level): Urządzenie jest przystosowane do pracy w aplikacjach wymagających poziomu nienaruszalności bezpieczeństwa SIL 3.
• CE i UL: Pełna zgodność z dyrektywami europejskimi oraz standardami rynków północnoamerykańskich.

Zastosowanie

Dzięki swojej wszechstronności, CPU 1214 FC znajduje zastosowanie w szerokim spektrum branż, gdzie kluczowe jest bezpieczeństwo personelu i maszyn:

• Budowa Maszyn: Sterowanie liniami produkcyjnymi, gdzie wymagane są kurtyny świetlne, wyłączniki awaryjne (E-Stop) oraz rygle bezpieczeństwa.
• Systemy Transportowe: Nadzór nad przenośnikami i systemami logistycznymi wymagającymi bezpiecznego zatrzymania.
• Automatyka Budynkowa: Zarządzanie systemami oddymiania i kontroli dostępu w obiektach o podwyższonym rygorze bezpieczeństwa.
• Przemysł Spożywczy i Farmaceutyczny: Precyzyjne sterowanie procesami przy zachowaniu pełnej diagnostyki i bezpieczeństwa operacyjnego.

Wskazówki Montażowe

Prawidłowa instalacja sterownika jest kluczowa dla zapewnienia bezawaryjnej pracy systemu:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie TH35 (DIN), co zapewnia stabilność mechaniczną.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne powyżej i poniżej modułu, aby umożliwić swobodną konwekcję powietrza i uniknąć przegrzania elektroniki.
• Okablowanie: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów. Moment dokręcania zacisków śrubowych powinien być zgodny ze specyfikacją techniczną, aby uniknąć uszkodzenia gniazd lub poluzowania styków pod wpływem wibracji.
• Separacja Obwodów: W aplikacjach Safety należy zwrócić szczególną uwagę na separację obwodów sygnałowych od obwodów mocy, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.

FAQ

• Czy CPU 1214 FC może obsługiwać standardowe moduły wejść/wyjść? Tak, sterowniki serii Failsafe mogą współpracować zarówno z modułami bezpieczeństwa (żółtymi), jak i standardowymi modułami S7-1200.
• Jakie oprogramowanie jest wymagane do programowania tego sterownika? Do konfiguracji i programowania niezbędne jest środowisko TIA Portal z zainstalowanym pakietem STEP 7 Safety.
• Czy sterownik posiada wbudowany port komunikacyjny? Tak, jednostka wyposażona jest w zintegrowany interfejs PROFINET, który służy do programowania, komunikacji z panelami HMI oraz wymiany danych z innymi sterownikami w sieci.
