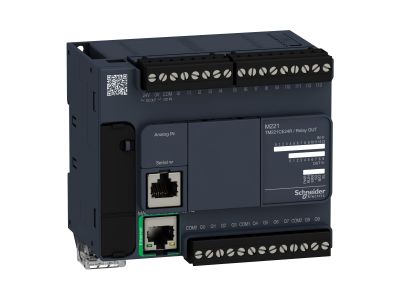

Sterownik programowalny 24 I/O przekaźnikowych Ethernet Modicon M221-24I/O | TM221CE24R Schneider Electric

Opis i Kluczowe Cechy

Sterownik programowalny Modicon M221 TM221CE24R to kompaktowe urządzenie sterujące z 24 punktami I/O i wyjściami dyskretnymi typu przekaźnik normalnie otwarty (NO). Dzięki napięciu wyjścia w zakresie 5...125 V DC oraz 5...250 V AC umożliwia bezpośrednie sterowanie różnorodnymi odbiornikami prądu stałego i przemiennego. Wbudowany interfejs Ethernet ułatwia integrację z systemami nadrzędnymi i sieciami automatyki. Szerokość modułu nie została podana w danych producenta – urządzenie przeznaczone jest do montażu na szynie DIN TH35.

• 24 punkty I/O: elastyczna konfiguracja wejść i wyjść pozwala dopasować sterownik do różnorodnych aplikacji sterowniczych bez konieczności stosowania dodatkowych rozszerzeń.
• Wyjścia przekaźnikowe NO (normalnie otwarte): zapewniają galwaniczną izolację obwodów sterowania od obwodów wykonawczych, zwiększając bezpieczeństwo instalacji.
• Napięcie wyjścia 5...125 V DC / 5...250 V AC: szeroki zakres napięć pracy pozwala na bezpośrednie załączanie cewek styczników, przekaźników, zaworów oraz sygnalizatorów zarówno prądu stałego, jak i przemiennego.
• Wbudowany port Ethernet: umożliwia komunikację z systemami SCADA, HMI oraz innymi sterownikami w sieci, co ułatwia zdalne monitorowanie i programowanie.
• Kompaktowa konstrukcja Modicon M221: oszczędza miejsce w szafie sterowniczej, a jednocześnie oferuje pełną funkcjonalność programowalnego sterownika logicznego (PLC).

Zgodność z Normami

Producent nie podał w dostarczonych danych konkretnych norm, którym podlega sterownik. Urządzenie spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi przepisami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku montażu w rozdzielnicy należy uwzględnić standardowe wymagania dla aparatury modułowej (np. norma DIN dla szyny TH35).

Zastosowanie

Sterownik Modicon M221 TM221CE24R znajduje zastosowanie w szerokim spektrum układów automatyki – od prostych sekwencji załączania po zaawansowane systemy sterowania procesami. Dzięki przekaźnikowym wyjściom NO i komunikacji Ethernet sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem, roletami, bramami i innymi odbiornikami w automatyce budynkowej.
• Realizacja impulsów sterujących dla styczników, przekaźników pośredniczących lub układów PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy maszyn i urządzeń (np. załączanie lamp, brzęczyków) za pomocą wyjść przekaźnikowych.
• Integracja z sieciami Ethernet (Modbus TCP) w celu wymiany danych z nadrzędnym systemem sterowania.

Wskazówki Montażowe

Montaż sterownika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwody są bezpieczne. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem obciążenia wyjść oraz obowiązującymi normami (np. PN-IEC 60364). Momenty dokręcania zacisków – stosować się do danych w dokumentacji producenta. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych od innych urządzeń w celu zapewnienia prawidłowego odprowadzania ciepła.

FAQ

• Czy wyjścia przekaźnikowe są podświetlane? Nie, wyjścia to standardowe przekaźniki normalnie otwarte (NO) bez wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą wskaźników na obudowie sterownika (jeśli występują) lub poprzez oprogramowanie.
• Jaki jest stopień ochrony (IP) sterownika? Producent nie podaje w dostępnych danych konkretnej wartości IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20 (brak ochrony przed wilgocią i pyłem). Zalecamy montaż w szczelnej szafie sterowniczej w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Jaki jest tryb pracy styku wyjść? Wszystkie wyjścia dyskretne sterownika są typu normalnie otwarty (NO) – styk zwierny, który zwierany jest po podaniu sygnału sterującego z programu PLC. Brak informacji o możliwości konfiguracji jako NC; należy sprawdzić dokumentację techniczną producenta.
