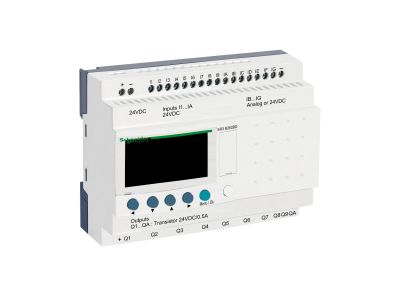

Sterownik programowalny 16 wejść 10 wyjść 24V DC RTC/LCD Zelio Logic | SR3B262BD Schneider Electric

Opis i Kluczowe Cechy

Sterownik programowalny Zelio Logic o numerze katalogowym SR3B262BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o automatyzacji średnich i małych systemów sterowania. Urządzenie charakteryzuje się wysoką elastycznością dzięki posiadaniu 16 wejść oraz 10 wyjść, co pozwala na obsługę rozbudowanych sygnałów w instalacjach przemysłowych i budynkowych. Zasilanie napięciem bezpiecznym 24V DC gwarantuje stabilną pracę w standardowych szafach sterowniczych.

Kluczowym atutem modelu SR3B262BD jest zintegrowany wyświetlacz LCD oraz zegar czasu rzeczywistego (RTC). Wyświetlacz umożliwia bieżący monitoring parametrów pracy oraz diagnostykę bez konieczności podłączania komputera, natomiast funkcja RTC pozwala na precyzyjne sterowanie procesami w oparciu o harmonogramy czasowe, co jest niezbędne w systemach oświetlenia czy wentylacji. Kompaktowa obudowa pozwala na oszczędność miejsca na szynie DIN, zachowując jednocześnie pełną funkcjonalność sterownika PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w wymagających środowiskach. Sterownik spełnia wymagania normy IEC 61131-2 dotyczącej sterowników programowalnych, co potwierdza jego odporność na zakłócenia elektromagnetyczne oraz wytrzymałość mechaniczną. Posiada również certyfikację CE, UL oraz CSA, co umożliwia jego stosowanie w projektach realizowanych na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczną eksploatację wewnątrz rozdzielnic elektrycznych.

Zastosowanie

Sterowniki Zelio Logic SR3B262BD znajdują szerokie zastosowanie w sieciach niskich napięć, szczególnie jako kluczowy element układów samoczynnego załączania rezerwy (SZR). Dzięki możliwości współpracy z modułami pomiarowymi napięcia trójfazowego, sterownik potrafi inteligentnie zarządzać przełączaniem źródeł zasilania w przypadku wykrycia zaniku fazy lub spadku napięcia. Ponadto urządzenie idealnie sprawdza się w:

• Automatyce budynkowej (sterowanie roletami, oświetleniem, bramami).
• Systemach przepompowni i sterowaniu pompami.
• Małych maszynach produkcyjnych i liniach montażowych.
• Układach HVAC (wentylacja, klimatyzacja).

Wskazówki Montażowe

Montaż sterownika powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia stabilne mocowanie wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, aby zapewnić optymalne przewodzenie prądu i uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Moment dokręcania zacisków śrubowych powinien być zgodny ze specyfikacją techniczną producenta, aby uniknąć uszkodzenia gniazd lub poluzowania połączeń w wyniku wibracji. Przed uruchomieniem należy upewnić się, że polaryzacja zasilania 24V DC jest prawidłowa, co zapobiegnie uszkodzeniu elektroniki sterującej.

FAQ

• Czy sterownik posiada wbudowaną pamięć podtrzymywaną bateryjnie? Tak, dzięki funkcji RTC i odpowiedniej konstrukcji, sterownik zachowuje nastawy czasowe nawet przy krótkotrwałych zanikach zasilania.
• Czy można rozbudować liczbę wejść/wyjść w tym modelu? Tak, seria Zelio Logic pozwala na dołączanie modułów rozszerzeń, co zwiększa skalowalność systemu.
• W jakim języku programuje się ten sterownik? Programowanie odbywa się w intuicyjnym środowisku Zelio Soft, przy użyciu języka drabinkowego (LADDER) lub bloków funkcyjnych (FBD).
