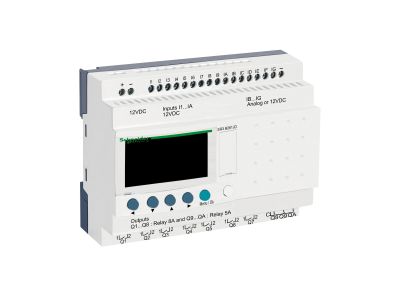

Sterownik programowalny 16 wejść 10 wyjść 12VDC RTC/LCD Zelio Logic | SR3B261JD Schneider Electric

Opis i Kluczowe Cechy

Sterownik programowalny Zelio Logic o symbolu SR3B261JD to modułowy przekaźnik inteligentny wyposażony w 16 wejść i 10 wyjść, zasilany napięciem 12VDC. Wbudowany wyświetlacz LCD oraz zegar czasu rzeczywistego (RTC) umożliwiają wygodne programowanie i monitorowanie procesów. Kompaktowa konstrukcja ułatwia integrację w szafach sterowniczych, a intuicyjne oprogramowanie pozwala szybko tworzyć schematy drabinkowe lub blokowe.

• 16 wejść cyfrowych: umożliwiają podłączenie czujników, przycisków i sygnałów zewnętrznych, zapewniając elastyczność w akwizycji danych.
• 10 wyjść (przekaźnikowych lub tranzystorowych): pozwalają bezpośrednio sterować odbiornikami, takimi jak styczniki, zawory czy sygnalizatory, bez konieczności stosowania dodatkowych wzmacniaczy.
• Zasilanie 12VDC: niskie napięcie zwiększa bezpieczeństwo w aplikacjach z dala od głównych rozdzielnic, a także ułatwia współpracę z akumulatorami w systemach rezerwowych.
• Wyświetlacz LCD i wbudowany zegar RTC: ułatwiają lokalne odczytywanie parametrów oraz realizację funkcji czasowych (opóźnienia, programowanie tygodniowe/sezonowe) bez potrzeby podłączania komputera.
• Możliwość programowania w języku drabinkowym (LD) i blokowym (FBD): dostosowuje się do preferencji programisty – od prostych instalacji po złożone algorytmy automatyki.

Zgodność z Normami

Sterownik SR3B261JD należy do gamy produktów Zelio Logic, które są projektowane zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W celu uzyskania szczegółowych informacji o konkretnych normach należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Dzięki bogatej liczbie wejść/wyjść, niskiemu napięciu zasilania oraz wbudowanym funkcjom czasowym, sterownik Zelio Logic SR3B261JD sprawdza się w różnorodnych zadaniach automatyki przemysłowej i budynkowej. Oto typowe scenariusze użycia:

• Sterowanie oświetleniem i żaluzjami w budynkach biurowych i mieszkalnych – praca w trybie czasowym lub z czujnikami ruchu.
• Zarządzanie małymi instalacjami HVAC (wentylacja, ogrzewanie) – regulacja sekwencji pracy urządzeń na podstawie sygnałów z termostatów.
• Automatyka bram, szlabanów i drzwi – obsługa siłowników z kontrolą czasu otwarcia/zamknięcia.
• Sterowanie przepompowniami w systemach wodociągowych – praca z czujnikami poziomu i zabezpieczeniem przed suchobiegiem.

Wskazówki Montażowe

Montaż i uruchomienie sterownika może być wykonywane wyłącznie przez wykwalifikowanego elektryka posiadającego odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do montażu w rozdzielnicy na szynie DIN (TH35) – zaleca się korzystanie z akcesoriów montażowych zgodnych z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia wyjść oraz do napięcia zasilania, a moment dokręcania zacisków stosować według wytycznych producenta. Po podłączeniu sprawdzić poprawność okablowania przed włączeniem napięcia.

FAQ

• Czy sterownik posiada wbudowany wyświetlacz? Tak, model SR3B261JD jest wyposażony w wyświetlacz LCD umożliwiający podgląd stanów wejść/wyjść oraz programowanie bez komputera.
• Ile wejść i wyjść ma ten sterownik? Posiada 16 wejść oraz 10 wyjść. Szczegółowe parametry (rodzaj wyjść – przekaźnikowe/tranzystorowe) należy sprawdzić w karcie katalogowej.
• Jakie jest wymagane napięcie zasilania? Napięcie zasilania wynosi 12VDC. Należy zapewnić stabilizowane źródło prądu stałego o odpowiedniej wydajności prądowej.
