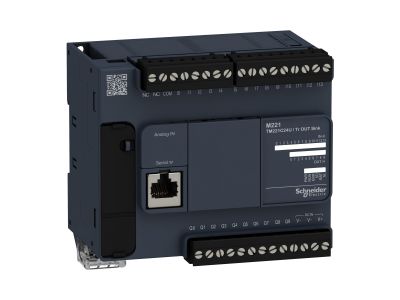

Sterownik PLC M221 24IO TR NPN | TM221C24U Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M221 24IO TR NPN (symbol TM221C24U) to kompaktowe urządzenie przeznaczone do sterowania maszynami i procesami przemysłowymi. Wyposażony w 14 dyskretnych wejść cyfrowych, 4 szybkie wejścia oraz 10 wyjść tranzystorowych typu sink, zapewnia precyzyjną kontrolę nad układami automatyki. Napięcie zasilania i wyjść wynosi 24 V DC, a prąd wyjściowy 0,5 A – parametry dedykowane dla aplikacji wymagających szybkiej reakcji i niezawodności.

• 14 wejść dyskretnych + 4 szybkie wejścia: Pozwalają na podłączenie czujników, przełączników i sygnałów binarnych, zapewniając elastyczność w projektowaniu systemów sterowania.
• 10 wyjść tranzystorowych typu sink (NPN): Przeznaczone do bezpośredniego sterowania obwodami o niskim prądzie, takich jak styczniki, elektrozawory czy diody sygnalizacyjne.
• Zasilanie 24 V DC: Standardowe napięcie w automatyce przemysłowej, kompatybilne z większością urządzeń na rynku.
• Port USB mini B 2.0 + interfejsy szeregowe (RS485/RS232): Umożliwiają programowanie, diagnostykę i komunikację z innymi urządzeniami – kluczowe w rozbudowanych systemach.
• Pamięć 256KB RAM + 256KB Flash + karta SD 2GB: Wystarczająca przestrzeń na aplikację sterującą i dane, z możliwością rozbudowy pamięci zewnętrznej.

Zgodność z Normami

Sterownik PLC M221 24IO TR NPN spełnia wymagania norm bezpieczeństwa EN/IEC 61010-2-201, EN/IEC 61131-2 oraz EN/IEC 60664-1. Posiada certyfikaty zgodności CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus, co potwierdza jego gotowość do stosowania w aplikacjach morskich, przemysłowych i energetycznych.

Zastosowanie

Sterownik PLC M221 24IO TR NPN znajduje zastosowanie w systemach automatyki przemysłowej, maszynach pakujących, systemach transportowych oraz w aplikacjach związanych z pomiarami i sterowaniem procesami.

• Sterowanie maszynami pakującymi i pakowarkami – szybkie reagowanie na sygnały z czujników.
• Automatyzacja linii produkcyjnych – integracja z sensorami i aktuatorami w czasie rzeczywistym.
• Systemy monitoringu i sterowania procesami przemysłowymi – rejestracja danych i reakcja na zmiany parametrów.
• Maszyny specjalistyczne w branży spożywczej, farmaceutycznej i automotive – wymagające precyzyjnego sterowania.

Wskazówki Montażowe

Montaż sterownika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy montować na szynie DIN, zachowując odpowiednią wentylację (IP20). Przed podłączeniem zasilania upewnić się, że wszystkie połączenia są prawidłowe i zgodne z schematem aplikacji. Programowanie sterownika odbywa się za pomocą dedykowanego oprogramowania EcoStruxure Machine Expert Basic, dostępnego na stronie producenta.

FAQ

• Jakie typy wejść/wyjść posiada sterownik? 14 dyskretnych wejść cyfrowych, 4 szybkie wejścia oraz 10 wyjść tranzystorowych typu sink (NPN), z dodatnią logiką wyjściową.
• Czy sterownik obsługuje karty pamięci? Tak – posiada gniazdo na kartę SD o pojemności do 2GB, co umożliwia rozszerzenie pamięci dla aplikacji i danych.
• Jakie interfejsy komunikacyjne są dostępne? Port USB mini B 2.0, nieizolowane łącze szeregowe 1 (RS485) oraz nieizolowane łącze szeregowe 2 (RS232/RS485) z łączem RJ45.
