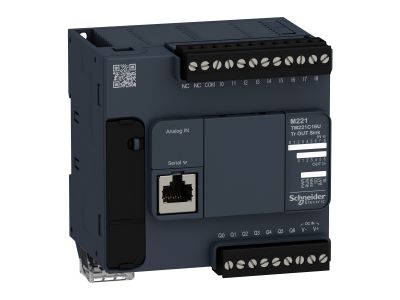

Sterownik PLC M221 16IO TR NPN | TM221C16U Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M221 16IO TR NPN (symbol TM221C16U) to mikroprogramowalny sterownik logiczny o 16 wejściach/wyjściach, zaprojektowany do sterowania maszynami i procesami przemysłowymi. Wyposażony w 9 dyskretnych wejść, 4 szybkie wejścia, 7 wyjść tranzystorowych (sink) oraz 2 szybkie wyjścia z logiką PNP 24 V DC. Zasilanie i wyjścia sterownika wynosi 24 V DC, z prądem wyjściowym 0,5 A. Posiada pamięć 256KB dla zmiennych, aplikacji oraz danych, a także kartę SD o pojemności 2GB. Umożliwia elastyczne programowanie poprzez port USB (mini B) i interfejsy szeregowe (RS485/RS232).

• 16 wejść/wyjść: Kompaktowa konstrukcja z 9 wejściami dyskretnymi, 4 szybkimi wejściami i 7 wyjściami tranzystorowymi – wystarczające do sterowania średniej wielkości aplikacjami przemysłowymi.
• Port USB i interfejsy szeregowe RS485/RS232: Umożliwiają szybkie programowanie, diagnostykę oraz komunikację z innymi urządzeniami w sieci przemysłowej.
• Pamięć 256KB i karta SD 2GB: Wystarczająca pojemność do przechowywania aplikacji, danych procesowych i konfiguracji – bez konieczności ciągłego podłączania zasilania.
• Zasilanie 24 V DC: Standardowe napięcie zasilania dla sterowników PLC, kompatybilne z większością systemów automatyki.
• Stopień ochrony IP20: Bezpieczny montaż w szafach sterowniczych i rozdzielnicach, chroniony przed przypadkowym kontaktem z częściami pod napięciem.

Zgodność z Normami

Sterownik PLC M221 16IO TR NPN spełnia normy EN/IEC 61010-2-201, EN/IEC 61131-2 oraz EN/IEC 60664-1 dotyczące bezpieczeństwa urządzeń elektrycznych, kompatybilności elektromagnetycznej i izolacji. Posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC oraz CULus – potwierdzające zgodność z międzynarodowymi standardami morskimi i przemysłowymi.

Zastosowanie

Sterownik PLC M221 16IO TR NPN przeznaczony jest do sterowania procesami przemysłowymi, maszynami pakującymi, napędami, systemami wentylacji oraz małymi instalacjami automatyki. Jego kompaktowa budowa i wszechstronne interfejsy sprawiają, że sprawdza się w różnorodnych aplikacjach.

• Sterowanie maszynami pakującymi i procesami produkcyjnymi – wysoka wydajność i niezawodność.
• Automatyzacja systemów wentylacyjnych, klimatyzacyjnych i grzewczych w budynkach przemysłowych.
• Zastosowanie w napędach i układach pozycjonowania – dzięki szybkim wejściom i wyjściom.
• Małe instalacje automatyki budynkowej (np. sterowanie oświetleniem, roletami) w połączeniu z innymi modułami.

Wskazówki Montażowe

Montaż sterownika powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła i wilgoci. Przed podłączeniem zasilania upewnić się, że wszystkie połączenia są prawidłowe i zgodne z dokumentacją techniczną. Bloki zacisków śrubowych są wyjmowalne, co ułatwia okablowanie. Po montażu przeprowadzić testy działania i zweryfikować poprawność programowania.

FAQ

• Jakie są maksymalne parametry prądowe wyjść sterownika? Wszystkie wyjścia tranzystorowe mają maksymalny prąd ciągły 0,5 A przy napięciu 24 V DC. Zaleca się stosowanie zewnętrznych przekaźników lub styczników przy obciążeniach przekraczających ten prąd.
• Czy sterownik posiada zabezpieczenie przed przeciążeniem? Nie – sterownik nie posiada wbudowanego zabezpieczenia prądowego. Konieczne jest stosowanie zewnętrznych zabezpieczeń zgodnych z dokumentacją techniczną.
• Jakie języki programowania są obsługiwane? Sterownik obsługuje programowanie w językach drabinkowych (LD), strukturalnych (ST) oraz bloków funkcyjnych (FBD) przy użyciu oprogramowania EcoStruxure Machine Expert Basic.
