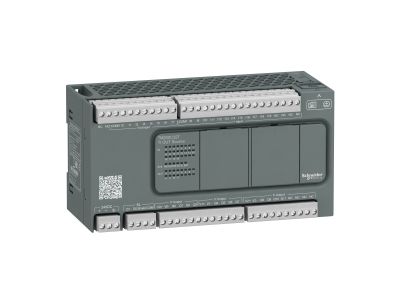

Sterownik PLC M200 32I/O 24VDC, Tr 2HSC/4FC/Exp | TM200C32T Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M200 z 32 kanałami I/O w standardzie to zaawansowane rozwiązanie do sterowania maszynami i procesami przemysłowymi. Wyposażony w 12 uniwersalnych wejść typu sink/source 24V DC, 4 wejścia o dużej prędkości, 4 wejścia szybkie oraz 10 wyjść tranzystorowych typu source z możliwością rozbudowy o 2 dodatkowe wyjścia szybkie (PWM/PLS/PTO). Napięcie zasilania 24V DC i prąd wyjściowy 0,5A zapewniają stabilną pracę nawet w wymagających warunkach przemysłowych.

• 32 kanały I/O: elastyczna konfiguracja dostępnych wejść/wyjść pozwala na kompleksowe sterowanie procesem produkcyjnym lub maszyną.
• Wejścia sink/source 24V DC: uniwersalność podłączeń sygnałów cyfrowych bez konieczności stosowania dodatkowych modułów adaptacyjnych.
• 4 wejścia o dużej prędkości i 4 wejścia szybkie: precyzyjne sterowanie osiami i reakcja na sygnały w czasie rzeczywistym – kluczowe dla układów pozycjonowania i synchronizacji.
• 10 wyjść tranzystorowych z 2 szybkimi: możliwość sterowania obciążeniami indukcyjnymi, a także generowanie sygnałów PWM, PLS lub PTO dla zaawansowanych aplikacji.
• Pamięć micro SD 32GB: łatwa aktualizacja oprogramowania, archiwizacja danych procesowych oraz eksport konfiguracji – bez konieczności stosowania dodatkowych nośników.

Zgodność z Normami

Sterownik PLC M200 spełnia rygorystyczne wymagania norm bezpieczeństwa: EN/IEC 61010-2-201 (wymagania dla urządzeń pomiarowych, sterujących i laboratoryjnych) oraz EN/IEC 61131-2 (wymagania dla sterowników programowalnych). Posiada certyffikaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Sterownik PLC M200 przeznaczony jest do zastosowań w szerokim zakresie aplikacji przemysłowych wymagających niezawodnego i elastycznego sterowania.

• Maszyny włókiennicze i tekstylne – sterowanie napędami, ciągami produkcyjnymi i systemami monitoringu.
• Obrabiarki CNC i centra obróbcze – precyzyjne pozycjonowanie, synchronizacja osi i sterowanie procesami technologicznymi.
• Systemy pakowania i etykietowania – automatyzacja linii produkcyjnych z interfejsem do czujników i siłowników.
• Maszyny do przenoszenia i podnoszenia – sterowanie układami hydraulicznymi, pneumatycznymi i silnikami.
• Pompownie i systemy wodno-ściekowe – monitorowanie poziomów, ciśnień i sterowanie pracą pomp.
• Linie montażu elektronicznego – współpraca z czujnikami, kamerami przemysłowymi i systemami wizyjnymi.

Wskazówki Montażowe

Montaż sterownika powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami do prac elektrycznych i automatyki przemysłowej. Zaleca się montaż na szynie DIN w szafie sterowniczej, z zapewnieniem odpowiedniej wentylacji i ochrony przed pyłem oraz wilgocią. Podczas podłączania wejść/wyjść należy zachować odpowiednią polaryzację sygnałów 24V DC (sink/source) oraz zabezpieczyć obwody wyjściowe przed przeciążeniem. Pamięć micro SD powinna być formatowana w systemie FAT32 przed pierwszym użyciem. Przed uruchomieniem należy przeprowadzić testy izolacji i ciągłości obwodów.

FAQ

• Czy sterownik obsługuje protokół Modbus? Tak, sterownik wyposażony jest w nieizolowane łącze szeregowe 1 (RS485) i izolowane łącze szeregowe 2 (RS485/RS232), co umożliwia komunikację w standardzie Modbus RTU/ASCII.
• Jaka jest maksymalna liczba kart rozszerzeń I/O? Sterownik M200 obsługuje systemy do 168 kanałów I/O przy użyciu kart rozszerzeń i modułów komunikacyjnych zgodnych z rodziną Easy Modicon.
• Czy sterownik posiada wbudowany zegar czasu rzeczywistego (RTC)? Informacja o posiadaniu zegara RTC nie została podana w danych produktu. W przypadku potrzeby rejestracji czasowej danych zaleca się stosowanie zewnętrznych modułów lub systemów SCADA.
