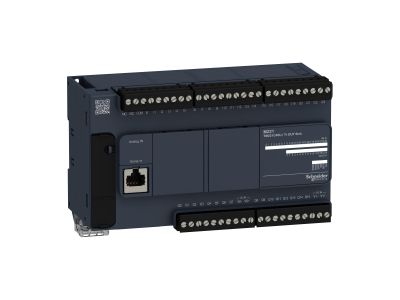

Sterownik PLC Fi 221 40IO TR NPN | TM221C40U Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC Fi 221 40IO TR NPN (symbol TM221C40U) to zaawansowane urządzenie programowalne zaprojektowane do sterowania procesami przemysłowymi w architekturze przewodowej. Zapewnia 24 dyskretne wejścia oraz 4 szybkie wejścia, 16 wyjść tranzystorowych z logiką NPN, co umożliwia precyzyjne sterowanie układami automatyki. Zasilanie 24 V DC i prąd wyjściowy 0,5 A gwarantują stabilną pracę przy podłączonych urządzeniach. Stopień ochrony IP20 umożliwia montaż w suchych środowiskach wewnątrz szaf sterowniczych.

• 24 wejścia dyskretne + 4 szybkie: Umożliwiają odczyt sygnałów binarnych z czujników, wyłączników krańcowych i innych elementów automatyki, w tym sygnałów o wyższej częstotliwości.
• 16 wyjść tranzystorowych NPN 24V DC, 0,5A: Pozwalają na bezpośrednie sterowanie cewkami przekaźników, styczników lub innych elementów wykonawczych.
• Zasilanie 24 V DC: Standardowe napięcie w układach automatyki przemysłowej, kompatybilne z większością urządzeń zasilających.
• Port USB mini B i interfejsy RS485/RS232: Umożliwiają programowanie, diagnostykę oraz komunikację z innymi urządzeniami w sieci przemysłowej.
• Pamięć 256KB RAM + 256KB Flash + karta SD 2GB: Zapewniają odpowiednią pojemność na aplikację sterującą i dane użytkownika, z możliwością rozszerzenia pamięci wymiennej.

Zgodność z Normami

Sterownik PLC spełnia wymagania norm EN/IEC 61010-2-201, EN/IEC 61131-2 oraz EN/IEC 60664-1 dotyczących bezpieczeństwa urządzeń elektrycznych, kompatybilności elektromagnetycznej i izolacji. Posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus, co potwierdza jego jakość i gotowość do stosowania w różnych branżach przemysłu.

Zastosowanie

Sterownik PLC Fi 221 40IO TR NPN to wszechstronne narzędzie do automatyzacji procesów w przemyśle, energetyce i budownictwie.

• Sterowanie maszynami produkcyjnymi w zakładach przemysłowych – od prostych układów po złożone linie technologiczne.
• Automatyzacja procesów w energetyce – monitorowanie i sterowanie rozdzielniami, pompami i innymi urządzeniami.
• Systemy HVAC i automatyka budynków – sterowanie klimatyzacją, wentylacją i oświetleniem.
• Maszyny pakujące i sortujące – precyzyjne sterowanie układami mechanicznymi.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy montować na szynie DIN w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła i zakłóceń elektromagnetycznych. Przed podłączeniem zasilania upewnić się, że napięcie zasilania odpowiada wymaganiom sterownika (24 V DC). Połączenia wykonywać zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na polaryzację wejść/wyjść. Programowanie i konfigurację przeprowadzać przy użyciu dedykowanego oprogramowania, zgodnie z wytycznymi aplikacyjnymi.

FAQ

• Jakiego typu są wejścia i wyjścia sterownika? Sterownik oferuje 24 dyskretne wejścia cyfrowe, 4 szybkie wejścia oraz 16 wyjść tranzystorowych z logiką NPN o prądzie 0,5 A.
• Czy sterownik posiada port Ethernet? Nie – wyposażenie obejmuje port USB mini B oraz interfejsy szeregowe RS485 i RS232. Do komunikacji sieciowej potrzebny jest dodatkowy moduł komunikacyjny.
• Jakie jest maksymalne obciążenie wyjść tranzystorowych? Maksymalny prąd wyjściowy wynosi 0,5 A na każde wyjście. Należy pamiętać, aby nie przekraczać sumarycznego prądu dla wszystkich wyjść.
