Sterownik PLC Fi 221 16IO TR NPN ETH | TM221CE16U Schneider Electric

Opis i Kluczowe Cechy

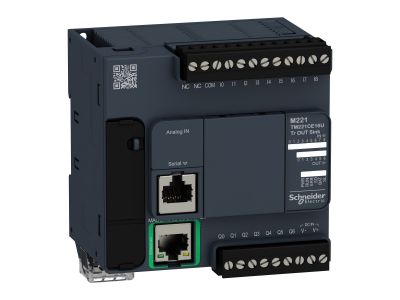

Sterownik PLC Fi 221 16IO TR NPN (symbol TM221CE16U) to kompaktowy sterownik programowalny zaprojektowany do sterowania maszynami i procesami przemysłowymi. Wyposażony w 9 dyskretnych wejść cyfrowych, 4 szybkie wejścia, 7 wyjść tranzystorowych typu sink oraz 2 szybkie wyjścia o rozdzielczości 10 bitów. Zasilany napięciem 100-240V AC, obsługuje szeroki zakres napięć wyjściowych (5-125V DC, 5-250V AC) przy prądzie 2A. Dzięki wbudowanemu interfejsowi Ethernet (RJ45), portowi USB 2.0 (mini B) i szeregowemu (RJ45) zapewnia elastyczną komunikację z systemami nadrzędnymi. Montaż na szynie DIN ułatwia integrację w szafach sterowniczych.

• 16 wejść/wyjść (9+4 wejścia, 7+2 wyjścia): Zapewniają precyzyjne sterowanie procesami przemysłowymi z możliwością podłączenia sygnałów dyskretnych i analogowych.
• 2 szybkie wyjścia 10-bitowe: Umożliwiają dokładne sterowanie obwodami wymagającymi wysokiej rozdzielczości, np. regulacja prędkości napędów.
• Komunikacja Ethernet/RJ45 + USB 2.0 + RS232/RS485: Umożliwia szybki transfer danych, zdalną diagnostykę i integrację z systemami SCADA.
• Pamięć 512KB (256KB RAM + 256KB Flash) + obsługa kart SD 2GB: Wystarczająca pojemność do przechowywania aplikacji, zmiennych i danych historycznych.
• Montaż na szynie DIN (95x70x90 mm): Zajmuje minimalną przestrzeń w szafach sterowniczych, ułatwiając instalację i konserwację.

Zgodność z Normami

Sterownik PLC spełnia wymagania norm EN/IEC 60664-1 (izolacja), EN/IEC 61131-2 (sterowniki programowalne) oraz EN/IEC 61010-2-201 (bezpieczeństwo urządzeń pomiarowych i sterujących). Posiada certyfikaty CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC i CULus, co potwierdza zgodność z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Sterownik PLC Fi 221 16IO TR NPN dedykowany jest do zastosowań w automatyce przemysłowej, sterowaniu maszynami oraz systemach monitorowania procesów.

• Sterowanie maszynami pakującymi, sortującymi lub montażowymi w zakładach produkcyjnych.
• Automatyzacja procesów w przemyśle spożywczym, farmaceutycznym lub chemicznym – dzięki odporności na zakłócenia elektromagnetyczne.
• Zdalne monitorowanie i diagnostyka urządzeń poprzez Ethernet – ułatwia konserwację i skraca czas przestoju.
• Integracja z systemami SCADA do nadzorowania produkcji w czasie rzeczywistym.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie automatyki przemysłowej. Urządzenie należy montować na szynie DIN w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła i zakłóceń elektromagnetycznych. Przed podłączeniem zasilania upewnić się, że wszystkie przewody są prawidłowo dobrane pod względem przekroju i izolacji. Wyjścia tranzystorowe wymagają zewnętrznego obciążenia zgodnego z parametrami technicznymi. Po instalacji przeprowadzić testy funkcjonalne, w tym weryfikację komunikacji Ethernet i szeregowej.

FAQ

• Jaki typ wejść/wyjść obsługuje sterownik? Sterownik wyposażony jest w 9 dyskretnych wejść cyfrowych, 4 szybkie wejścia, 7 wyjść tranzystorowych typu sink oraz 2 szybkie wyjścia 10-bitowe (logika NPN).
• Czy sterownik obsługuje karty SD? Tak, sterownik posiada slot na kartę SD o pojemności do 2GB, umożliwiający rozszerzenie pamięci dla aplikacji i danych.
• Jakie oprogramowanie służy do programowania sterownika? Sterownik programowany jest za pomocą oprogramowania Ecostruxure Machine Expert — Basic, które oferuje intuicyjne środowisko do tworzenia aplikacji sterujących.
