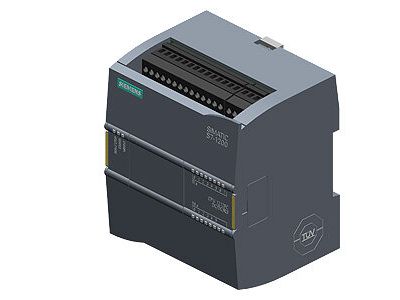

Sterownik PLC CPU 1212FC, DC/DC/Relay, 8DI/6DO/2AI | 6ES7212-1HF40-0XB0 Siemens

Alternatywny kod produktu: 6ES72121HF400XB0

Opis i Kluczowe Cechy

Sterownik PLC Siemens SIMATIC S7-1200 CPU 1212FC (symbol 6ES7212-1HF40-0XB0) to kompaktowy sterownik w wersji Safety z zasilaniem DC 20.4-28.8 V. Wyposażony w 8 wejść cyfrowych 24 V DC, 6 wyjść przekaźnikowych 2 A oraz 2 wejścia analogowe 0-10 V DC. Pamięć programu/danych 150 KB zapewnia wystarczającą pojemność dla aplikacji w średnim i niskim zakresie wydajności. Komunikacja poprzez zintegrowany interfejs Ethernet (PROFINET, Modbus) umożliwia elastyczną integrację z sieciami przemysłowymi i HMI.

• 8 wejść cyfrowych 24 V DC: Podłączenie czujników i przycisków bez konieczności stosowania zewnętrznych zasilaczy – uproszczenie okablowania w szafie sterowniczej.
• 6 wyjść przekaźnikowych 2 A: Bezpośrednie sterowanie stycznikami, siłownikami i cewkami urządzeń wykonawczych – wysoka obciążalność prądowa bez dodatkowych wzmacniaczy.
• 2 wejścia analogowe 0-10 V DC: Odczyt sygnałów z czujników ciśnienia, temperatury czy położenia – precyzyjne monitorowanie procesów produkcyjnych.
• Zintegrowane funkcje Safety (CPU 1212FC): Realizacja aplikacji bezpieczeństwa bez osobnego modułu – redukcja kosztów i miejsca w rozdzielnicy.
• Komunikacja PROFINET i Modbus (zintegrowana): Łatwe łączenie z panelami operatorskimi, napędami i innymi PLC – maksymalna elastyczność topologii sieci.

Zgodność z Normami

Sterownik jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zapewnia to bezpieczną pracę w typowych instalacjach przemysłowych i budynkowych, zgodnie z obowiązującymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Dzięki kompaktowej budowie, zintegrowanym wejściom/wyjściom oraz wsparciu dla funkcji Safety, CPU 1212FC sprawdza się w wielu aplikacjach automatyki przemysłowej i budynkowej.

• Sterowanie prostymi maszynami pakującymi – sekwencje cykli, kontrola czujników, sygnalizacja błędów.
• Automatyka systemów HVAC – odczyt temperatury (AI), sterowanie zaworami i przepustnicami (DO).
• Praca jako podrzędny sterownik w większych instalacjach – wymiana danych z nadrzędnym PLC przez PROFINET.
• Zastosowania wymagające bezpieczeństwa funkcjonalnego (np. przycisk awaryjny, czujnik drzwi) – wbudowane funkcje Safety bez dodatkowego modułu.

Wskazówki Montażowe

Montaż i uruchomienie sterownika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj na szynie DIN (TH35) w szafie sterowniczej z zachowaniem odpowiedniego chłodzenia. Przekrój przewodów dobieraj do prądu obciążenia wyjść (max. 2 A na kanał). Konfigurację przeprowadź za pomocą oprogramowania STEP 7 Basic w środowisku TIA Portal – postępuj zgodnie z dokumentacją producenta. Moment dokręcania zacisków śrubowych podany jest w instrukcji dołączonej do urządzenia.

FAQ

• Jakie jest napięcie zasilania sterownika? Sterownik wymaga zasilania stałego napięcia 20.4-28.8 V DC. Należy je podać na odpowiednie zaciski (L+ i M) zgodnie ze schematem w karcie katalogowej.
• Czy CPU 1212FC obsługuje funkcje bezpieczeństwa (Safety) bez dodatkowego modułu? Tak, jest to wersja kompaktowa ze zintegrowanymi funkcjami Safety. Umożliwia realizację aplikacji do SIL/S Safety w ramach jednego urządzenia (szczegóły w dokumentacji TIA Portal).
• Czy można rozbudować sterownik o dodatkowe moduły? Tak, kompaktowy CPU można rozszerzyć o moduły sygnałowe (SMs) i komunikacyjne (CMs) dołączane bezpośrednio z prawej strony, a także o dodatkowe zasilacze. Pozwala to dopasować liczbę wejść/wyjść do wymagań aplikacji.
