Sterownik modułowy M221-16I/O | TM221M16RG Schneider Electric

Opis i Kluczowe Cechy

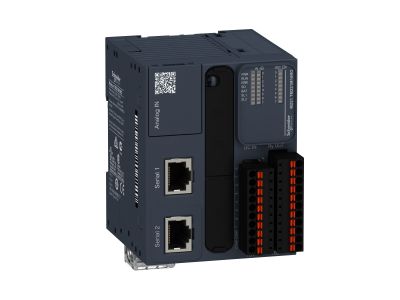

Sterownik modułowy M221-16I/O (symbol TM221M16RG) marki Modicon to kompaktowy programowalny sterownik logiczny (PLC) o szerokości 70 mm, przeznaczony do elastycznej automatyki w architekturach przewodowych. Wyposażono go w 8 wejść dyskretnych (logika sink/source) oraz 8 wyjść przekaźnikowych normalnie otwartych o prądzie 2 A, co pozwala na niezawodne sterowanie odbiornikami w obwodach zarówno DC (5–125 V), jak i AC (5–250 V). Dzięki zasilaniu 24 V DC oraz wbudowanej pamięci 256 KB RAM, 256 KB flash i karcie SD 2 GB zapewnia wydajne przechowywanie i przetwarzanie danych w czasie rzeczywistym.

• 8 wejść dyskretnych i 8 wyjść przekaźnikowych 2 A: Umożliwia podłączenie czujników i sterowanie urządzeniami o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Zasilanie 24 V DC: Standardowe napięcie w instalacjach przemysłowych ułatwia integrację z istniejącymi systemami.
• 10-bitowa rozdzielczość wejść: Zapewnia precyzyjny odczyt sygnałów analogowych, zwiększając dokładność sterowania.
• Port USB mini B (USB 2.0) oraz łącza szeregowe RS232/RS485 (RJ45): Umożliwiają szybką konfigurację, programowanie i komunikację z nadrzędnymi sterownikami lub PLC.
• Wbudowana pamięć 256 KB RAM + 256 KB flash oraz karta SD 2 GB: Gwarantuje wystarczającą przestrzeń na aplikację użytkownika i logowanie danych, a także łatwą rozbudowę.

Zgodność z Normami

Sterownik Modicon M221-16I/O posiada certyfikaty CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC oraz CULus. Produkt spełnia wymagania norm EN/IEC 60664-1 (koordynacja izolacji), EN/IEC 61131-2 (wymagania dla sterowników programowalnych) oraz EN/IEC 61010-2-201 (bezpieczeństwo urządzeń sterujących). Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

Zastosowanie

Dzięki zintegrowanym wejściom i wyjściom oraz szerokiemu zakresowi napięć, sterownik TM221M16RG sprawdza się w różnorodnych aplikacjach automatyki przemysłowej i budynkowej.

• Sterowanie maszynami i urządzeniami produkcyjnymi (np. prasy, podajniki, wentylatory).
• Realizacja sekwencji sygnalizacyjnych oraz nadzór nad procesami w automatyce budynkowej (oświetlenie, klimatyzacja).
• Komunikacja z przekaźnikami, stycznikami i siłownikami w rozproszonych systemach sterowania.
• Implementacja prostych aplikacji krok po kroku (logika drabinkowa) w oparciu o oprogramowanie EcoStruxure Machine Expert Basic.

Wskazówki Montażowe

Montaż sterownika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie DIN TH35 (35 mm) w pozycji pionowej z zachowaniem wymaganej wentylacji. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów doprowadzających do zacisków powinien być dobrany do prądu obciążenia (maks. 2 A na wyjście), a moment dokręcania śrub – zgodnie z dokumentacją producenta. Należy stosować zaciski dedykowane do przewodów o przekroju od 0,2 do 1,5 mm².

FAQ

• Jaki stopień ochrony ma sterownik? Obudowa sterownika spełnia stopień ochrony IP20 (ochrona przed dotknięciem oraz ciałami stałymi o średnicy powyżej 12 mm). Przeznaczony jest do montażu w suchych pomieszczeniach szaf sterowniczych.
• Czy wyjścia przekaźnikowe są normalnie otwarte czy zamknięte? Wszystkie 8 wyjść przekaźnikowych ma styki normalnie otwarte (NO), bez styków pomocniczych. Pozwala to na sterowanie odbiornikami w stanie beznapięciowym.
• Jakie interfejsy komunikacyjne posiada TM221M16RG? Urządzenie wyposażono w port USB mini B (USB 2.0) oraz dwa nieizolowane łącza szeregowe RJ45 – pierwsze z interfejsem RS485, drugie z RS232/RS485. Umożliwia to podłączenie do komputera, paneli HMI oraz sieci przemysłowych.
