Sterownik M241-40I/O Ethernet Modicon M241 | TM241CE40U Schneider Electric

Opis i Kluczowe Cechy

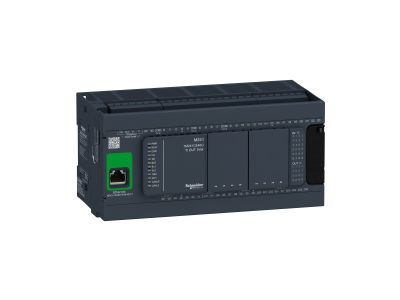

Sterownik programowalny Modicon M241 o symbolu TM241CE40U to kompaktowe urządzenie z 40 wejściami/wyjściami, wyposażone w port Ethernet do komunikacji sieciowej. Wyjścia tranzystorowe o prądzie 0,5 A (Q0…Q15) umożliwiają bezpośrednie sterowanie odbiornikami, a szybkie wyjścia Q0…Q3 (tryb PTO) o prądzie 0,1 A pozwalają na precyzyjną kontrolę ruchu.

• 40 wejść/wyjść (I/O): zapewnia elastyczność w podłączaniu czujników, siłowników i elementów wykonawczych w jednym urządzeniu.
• Wyjścia tranzystorowe 0,5 A (Q0…Q15): umożliwiają bezpośrednie sterowanie przekaźnikami, zaworami czy małymi silnikami bez dodatkowych wzmacniaczy.
• Szybkie wyjścia PTO 0,1 A (Q0…Q3): generują sygnały impulsowe dla precyzyjnego pozycjonowania serwonapędów i sterowania krokowego.
• Zintegrowany port Ethernet: umożliwia komunikację z systemami nadrzędnymi, zdalny monitoring i programowanie przez sieć.
• Kompaktowa konstrukcja: oszczędza miejsce w szafie sterowniczej, idealna do rozproszonych aplikacji automatyki.

Zgodność z Normami

Sterownik Modicon M241 spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla sterowników programowalnych (PLC).

Zastosowanie

Sterownik M241 znajduje zastosowanie w budowie zdecentralizowanych systemów sterowania w przemyśle maszynowym, instalacjach HVAC oraz w liniach produkcyjnych wymagających szybkiego pozycjonowania.

• Sterowanie sekwencyjne w małych i średnich maszynach produkcyjnych.
• Precyzyjne pozycjonowanie osi napędowych z wykorzystaniem wyjść PTO.
• Komunikacja i wymiana danych z systemami SCADA lub HMI przez Ethernet.
• Automatyzacja procesów w instalacjach budynkowych (wentylacja, oświetlenie).

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na szynie DIN (TH35). Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jaki jest prąd znamionowy wyjść tranzystorowych? Wyjścia tranzystorowe Q0…Q15 mają prąd 0,5 A, natomiast szybkie wyjścia Q0…Q3 w trybie PTO – 0,1 A.
• Do czego służą szybkie wyjścia Q0…Q3? Służą do generowania sygnałów impulsowych w trybie PTO, stosowanych w precyzyjnym pozycjonowaniu serwonapędów i silników krokowych.
• Czy sterownik ma wbudowany port Ethernet? Tak, zintegrowany port Ethernet umożliwia komunikację sieciową, zdalny monitoring i programowanie.
