Sterownik M241-24I/O Ethernet/CANopen | TM241CEC24T Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

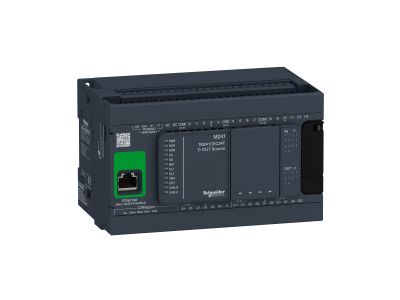

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1210163

EAN

3606480611117

Kod Producenta

TM241CEC24T

Sterownik M241-24I/O Ethernet/CANopen

Informacja o Produkcie

Opis i Kluczowe Cechy

Sterownik M241 (symbol TM241CEC24T) to kompaktowe urządzenie PLC wyposażone w 24 punkty wejść/wyjść (I/O) oraz dwa niezależne interfejsy komunikacyjne – Ethernet i CANopen. Taka konfiguracja umożliwia integrację z systemami nadrzędnymi oraz wymianę danych z urządzeniami peryferyjnymi w rozproszonych strukturach automatyki. Dzięki wbudowanym portom sterownik sprawdza się zarówno w zastosowaniach lokalnych, jak i sieciowych.

24 punkty I/O: Pozwalają na podłączenie różnorodnych czujników, przycisków oraz siłowników bez konieczności stosowania dodatkowych modułów rozszerzeń w podstawowej konfiguracji.
Interfejs Ethernet: Zapewnia szybką komunikację sieciową, umożliwiając wymianę danych z systemami SCADA, HMI oraz innymi sterownikami w topologii klient-serwer.
Interfejs CANopen: Ułatwia integrację z napędami, czujnikami i elementami wykonawczymi w schematach rozproszonych, zmniejszając ilość okablowania w szafie sterowniczej.
Kompaktowa obudowa: Oszczędza miejsce w rozdzielnicy i skraca czas montażu na szynie DIN.

Zgodność z Normami

Sterownik spełnia wymagania dyrektyw Unii Europejskiej (oznakowanie CE) oraz ogólnie przyjęte standardy branżowe dla urządzeń automatyki przemysłowej. Szczegółowe informacje dotyczące konkretnych norm (np. IEC 61131) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki wbudowanym interfejsom komunikacyjnym i odpowiedniej liczbie punktów I/O sterownik M241 znajduje zastosowanie w średniozaawansowanych i złożonych systemach sterowania.

Sterowanie maszynami i liniami produkcyjnymi w przemyśle.
Automatyka budynkowa – zarządzanie oświetleniem, HVAC oraz systemami alarmowymi.
Komunikacja z systemami SCADA przez Ethernet (Modbus TCP, Ethernet/IP).
Wymiana danych z napędami i czujnikami przez sieć CANopen.

Wskazówki Montażowe

Montaż i podłączenie sterownika powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP) i znajomość dokumentacji technicznej urządzenia. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Sterownik przeznaczony jest do montażu na szynie DIN TH35 w obudowie przystosowanej do warunków panujących w szafie sterowniczej (minimum IP20). Przewody zasilające i sygnałowe należy podłączać zgodnie ze schematem elektrycznym producenta, stosując odpowiednie przekroje i momenty dokręcania zacisków.

FAQ

Czy sterownik obsługuje protokół Ethernet/IP lub Modbus TCP? Posiada fabryczny interfejs Ethernet, który współpracuje z popularnymi protokołami sieciowymi (m.in. Modbus TCP, EtherNet/IP). Dokładną listę obsługiwanych protokołów należy sprawdzić w dokumentacji technicznej konkretnego modelu.
Ile wejść, a ile wyjść zawiera łącznie 24 punkty I/O? Podstawowa konfiguracja modelu TM241CEC24T nie precyzuje proporcji w nazwie. Aby poznać dokładny podział na wejścia cyfrowe i wyjścia, należy skorzystać z karty katalogowej producenta.
Jaki jest stopień ochrony (IP) sterownika? W dostarczonych danych nie podano stopnia ochrony. Zazwyczaj sterowniki PLC przeznaczone do montażu w szafie sterowniczej charakteryzują się IP20. Warunki środowiskowe należy dostosować do wymagań konkretnej aplikacji.
