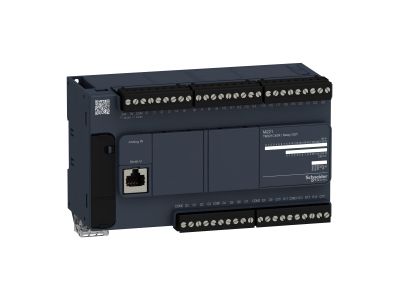

Sterownik M221-40I/O Kompakt Modicon M221 | TM221C40R Schneider Electric

Opis i Kluczowe Cechy

Sterownik Modicon M221 TM221C40R firmy Schneider Electric to kompaktowy programowalny sterownik logiczny (PLC) oferujący 24 wejścia dyskretne i 16 wyjść przekaźnikowych normalnie otwartych. Dzięki prądowi wyjściowemu 2 A oraz szerokiemu zakresowi napięcia zasilania 100–240 V AC zapewnia elastyczne i bezpieczne sterowanie w różnorodnych aplikacjach przemysłowych. Wymiary 160 mm (szer.) × 90 mm (wys.) × 70 mm (głęb.) ułatwiają zabudowę na szynie DIN.

• 24 wejścia dyskretne (10-bitowa rozdzielczość, sink/source) i 16 wyjść przekaźnikowych NO: umożliwia precyzyjne odczytywanie sygnałów z czujników oraz bezpośrednie przełączanie obwodów sterowniczych bez dodatkowych interfejsów.
• Prąd wyjściowy 2 A przy napięciu 5–250 V AC/DC: gwarantuje niezawodne załączanie cewek styczników, przekaźników i małych odbiorników bez ryzyka przeciążenia styków.
• Pamięć 256 KB RAM + 256 KB Flash + wbudowany slot na kartę SD 2 GB: wystarczająca przestrzeń dla złożonych programów, danych procesowych i kopii zapasowych aplikacji.
• Porty komunikacyjne USB Mini B (USB 2.0), RS485 (RJ45) oraz RS232/RS485 (RJ45): łatwa integracja z sieciami przemysłowymi, panelami HMI i nadrzędnymi systemami sterowania.
• Stopień ochrony IP20 i montaż na szynie DIN: kompaktowa obudowa przystosowana do pracy w rozdzielnicach, zapewniająca bezpieczeństwo i łatwy serwis.

Zgodność z Normami

Sterownik spełnia wymagania norm EN/IEC 60664-1, EN/IEC 61131-2 oraz EN/IEC 61010-2-201. Posiada certyfikaty: CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC i CULus, co potwierdza jego przydatność w instalacjach przemysłowych i morskich.

Zastosowanie

Modicon M221 TM221C40R jest przeznaczony do sterowania maszynami i procesami w różnych gałęziach przemysłu. Sprawdza się zarówno w prostych aplikacjach, jak i rozproszonych systemach automatyki.

• Sterowanie sekwencyjne w maszynach produkcyjnych i liniach pakujących.
• Zarządzanie procesami technologicznymi (pompy, wentylatory, przenośniki).
• Integracja z systemami SCADA i panelami operatorskimi HMI.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i dostępem.

Wskazówki Montażowe

Montaż sterownika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z prądem obciążenia (maks. 2 A na wyjście). Momenty dokręcania zacisków stosuj według dokumentacji producenta. Zapewnij odpowiednią cyrkulację powietrza – stopień ochrony IP20 wymaga montażu w szczelnej rozdzielnicy w suchym pomieszczeniu.

FAQ

• Jaki jest stopień ochrony sterownika? IP20 – urządzenie nadaje się do montażu w suchych, zamkniętych rozdzielnicach, z dala od wilgoci i pyłów.
• Czy sterownik posiada wbudowaną kartę pamięci? Tak, wyposażony jest w slot na kartę SD o pojemności 2 GB, służącą do przechowywania programów, danych i kopii zapasowych.
• Jakie porty komunikacyjne są dostępne? USB Mini B (programowanie), nieizolowane łącze RS485 (RJ45) oraz nieizolowane łącze RS232/RS485 (RJ45) – umożliwiają podłączenie do różnych sieci przemysłowych.
