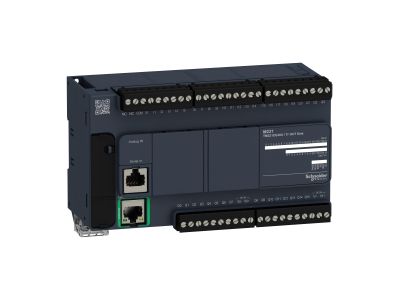

Sterownik M221-40I/O Kompakt Ethernet | TM221CE40U Schneider Electric

Opis i Kluczowe Cechy

Sterownik M221-40I/O Kompakt Ethernet (symbol TM221CE40U) to zaawansowane urządzenie z rodziny programowalnych sterowników logicznych dedykowane dla aplikacji przemysłowych. Wyposażony w 24 dyskretne wejścia (w tym 4 szybkie) i 16 wyjść tranzystorowych (4 szybkie) z logiką NPN, zapewnia precyzyjną kontrolę nad procesami. Zasilanie 24 V DC i prąd wyjściowy 0,5 A gwarantują stabilną pracę nawet przy średnich obciążeniach. Montaż na szynie DIN ułatwia instalację w szafach sterowniczych.

• 24 wejścia dyskretne (4 szybkie): Umożliwiają odczyt sygnałów binarnych z czujników, przełączników i innych urządzeń polowych, w tym szybkie reakcje na sygnały o wysokiej częstotliwości.
• 16 wyjść tranzystorowych (4 szybkie): Pozwalają na sterowanie obwodami wykonawczymi (np. styczników, zaworów, sygnalizatorów) z rozdzielczością 10 bitów.
• Zdejmowane bloki zacisków śrubowych: Ułatwiają montaż i serwisowanie, pozwalając na szybką wymianę przewodów bez konieczności demontażu całego sterownika.
• Zintegrowane interfejsy komunikacyjne: Port USB Mini-B, szeregowe RJ45 (RS232/RS485) oraz Ethernet RJ45 zapewniają elastyczność w komunikacji z innymi urządzeniami i systemami nadrzędnymi.
• Pamięć RAM 256KB + Flash 256KB + karta SD 2GB: Pozwala na przechowywanie programów użytkownika, zmiennych i danych historycznych, co zwiększa funkcjonalność i niezawodność systemu.

Zgodność z Normami

Sterownik spełnia wymogi norm EN/IEC 61131-2 (wymagania dla programowalnych sterowników logicznych), EN/IEC 60664-1 (izolacja elektryczna) oraz EN/IEC 61010-2-201 (wymagania bezpieczeństwa dla urządzeń elektronicznych). Posiada certyfikaty CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC i CULus, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Sterownik M221-40I/O Kompakt Ethernet przeznaczony jest do zastosowań w automatyce przemysłowej, gdzie wymagana jest niezawodna, kompaktowa i elastyczna kontrola procesów.

• Maszyny pakujące i produkcyjne – precyzyjne sterowanie sekwencyjne i synchronizacja ruchów.
• Systemy monitoringu i alarmowe – odbiór sygnałów z czujników i aktywacja alarmów w czasie rzeczywistym.
• Sterowanie procesami technologicznymi (np. dozowanie, mieszanie) – zaawansowane algorytmy sterujące z wykorzystaniem szybkich wejść/wyjść.
• Małe i średnie instalacje automatyki budynkowej – sterowanie oświetleniem, klimatyzacją, wentylacją.
• Prototypowanie i testowanie układów sterowania – elastyczność programowania i komunikacji ułatwia rozwijanie nowych aplikacji.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych i automatyki. Urządzenie należy zamontować na szynie DIN w szafie sterowniczej, zapewniając odpowiednią wentylację i ochronę przed zanieczyszczeniami. Zasilanie 24 V DC należy podłączyć do dedykowanych zacisków, zachowując polaryzację. Przed pierwszym uruchomieniem należy zaprogramować sterownik za pomocą oprogramowania Ecostruxure Machine Expert – Basic, zgodnie z wymaganiami aplikacji. Wszelkie połączenia sieciowe (Ethernet, RS485) należy wykonywać zgodnie z zaleceniami producenta kabli i standardami przemysłowymi.

FAQ

• Czy sterownik obsługuje programowanie w języku LADDER? Tak, sterownik M221-40I/O Kompakt Ethernet obsługiwany jest przez oprogramowanie Ecostruxure Machine Expert – Basic, które umożliwia programowanie w języku drabinkowym (LADDER) oraz w innych dostępnych językach (ST, FBD, IL).
• Jaki jest maksymalny prąd wyjściowy na jednym wyjściu tranzystorowym? Maksymalny prąd wyjściowy na pojedynczym wyjściu tranzystorowym wynosi 0,5 A. Należy zapewnić odpowiednie zabezpieczenia obwodów wykonawczych przed przeciążeniem.
• Czy sterownik wymaga dodatkowego zasilania dla szybkich wejść/wyjść? Szybkie wejścia/wyjścia zasilane są z głównego napięcia 24 V DC sterownika. Nie wymagają dodatkowego zasilania, jednak należy zapewnić odpowiednią jakość napięcia zasilającego, aby uniknąć błędów sygnału.
