Sterownik M221-32I/O Modułowy Ethernet Modicon M221 | TM221ME32TK Schneider Electric

Opis i Kluczowe Cechy

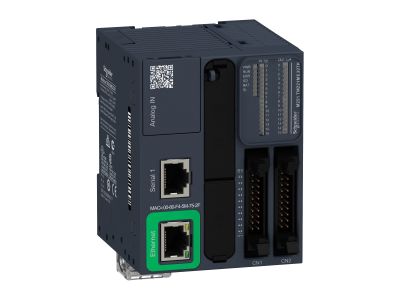

Sterownik programowalny Modicon M221 o symbolu TM221ME32TK to zaawansowane rozwiązanie PLC z rodziny Schneider Electric, przeznaczone do architektury przewodowej w automatyce maszyn i procesów. Urządzenie oferuje 16 dyskretnych wejść (z możliwością konfiguracji sink/source) oraz 16 tranzystorowych wyjść PNP o prądzie 0,1 A każde, w tym 4 szybkie wejścia i 2 szybkie wyjścia. Zasilanie 24 V DC, szerokość modułu 70 mm, stopień ochrony IP20. Zintegrowany port Ethernet RJ45 umożliwia komunikację sieciową, a dodatkowo dostępne są port USB Mini B oraz szeregowy RS232/RS485.

• 16 wejść dyskretnych (w tym 4 szybkie) i 16 tranzystorowych wyjść (w tym 2 szybkie): elastyczna konfiguracja I/O pozwala na sterowanie różnorodnymi czujnikami, siłownikami oraz realizację zadań wymagających szybkiego przetwarzania sygnałów (np. enkoder, zliczanie impulsów).
• Zintegrowany port Ethernet RJ45: ułatwia podłączenie do sieci przemysłowej, komunikację z HMI, SCADA lub innymi sterownikami, co wspiera centralne zarządzanie i monitoring maszyny.
• Pamięć użytkownika 256 kB oraz slot na kartę SD (do 2 GB): wystarczająca pojemność na programy średniej wielkości oraz możliwość łatwego rozszerzenia i kopii zapasowej danych.
• Zasilanie 24 V DC i logika wejść sink/source: kompatybilność z typowymi układami automatyki, łatwe dopasowanie do istniejących systemów sterowania.
• Montaż na szynie DIN i stopień ochrony IP20: szybki, bezpieczny montaż w rozdzielnicy lub szafie sterowniczej, odporność na zabrudzenia i pył w suchych pomieszczeniach technicznych.

Zgodność z Normami

Sterownik TM221ME32TK posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC oraz CULus. Spełnia wymagania norm EN/IEC 61010-2-201 (bezpieczeństwo urządzeń elektrycznych), EN/IEC 61131-2 (wymagania dla sterowników PLC) oraz EN/IEC 60664-1 (koordynacja izolacji). Produkt zgodny z europejskimi dyrektywami oraz standardami DIN dla aparatury modułowej.

Zastosowanie

Sterownik Modicon M221 TM221ME32TK znajduje zastosowanie w różnorodnych układach automatyki przemysłowej i budynkowej, gdzie wymagana jest niezawodna, programowalna kontrola procesów.

• Sterowanie maszynami produkcyjnymi – sekwencje ruchu, monitoring czujników, obsługa siłowników.
• Automatyka linii pakujących, sortujących i transportowych – szybkie wejścia/wyjścia do enkoderów i fotokomórek.
• Systemy HVAC, stacje uzdatniania wody, małe instalacje procesowe – komunikacja Ethernet z nadrzędnym systemem SCADA.
• Zastąpienie tradycyjnych układów przekaźnikowych – redukcja okablowania i zwiększenie elastyczności zmian w sterowaniu.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu wyjściowego (0,1 A na kanał) zgodnie z normami. Momenty dokręcania śrub zacisków – według dokumentacji producenta (zalecany moment 0,5 Nm). Należy zapewnić odpowiednią wentylację – minimalna odległość od innych modułów wynosi 10 mm.

FAQ

• Czy sterownik posiada wbudowane podświetlenie lub sygnalizację LED? Urządzenie wyposażone jest w diody LED sygnalizujące stan zasilania, status komunikacji oraz stan każdego wejścia/wyjścia, co ułatwia diagnostykę na miejscu.
• Jaki jest stopień ochrony sterownika? TM221ME32TK ma stopień ochrony IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm (np. narzędzia). Nie jest odporny na wilgoć ani pył – przeznaczony do montażu w suchych pomieszczeniach technicznych.
• Czy wejścia mogą pracować zarówno w trybie sink, jak i source? Tak, logika wejść jest konfigurowalna – każdy kanał może być ustawiony jako sink (ujemny) lub source (dodatni) w zależności od podłączonych czujników, co zwiększa uniwersalność aplikacji.
