Sterownik M221-24I/O Modułowy | TM221M16TG Schneider Electric

Opis i Kluczowe Cechy

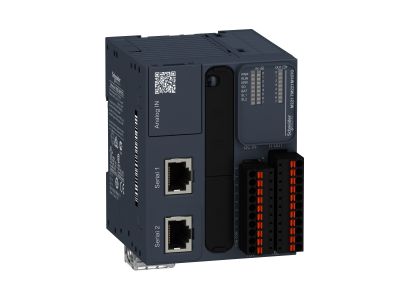

Sterownik programowalny Modicon M221 (nr kat. TM221M16TG) firmy Schneider Electric to kompaktowe urządzenie PLC o szerokości 70 mm, przeznaczone do sterowania w architekturach przewodowych. Zasilany napięciem 24 V DC, oferuje 8 dyskretnych i 4 szybkie wejścia oraz 8 wyjść tranzystorowych o prądzie 0,5 A (w tym 2 szybkie wyjścia z rozdzielczością 10 bitów). Wejścia mogą być konfigurowane jako sink lub source, a wyjścia są typu PNP, co zapewnia elastyczną integrację z czujnikami i siłownikami.

• Zasilanie 24 V DC: Napięcie bezpieczne i powszechnie stosowane w przemyśle, ułatwia podłączenie do standardowych zasilaczy i współpracę z urządzeniami peryferyjnymi.
• 8 wyjść tranzystorowych PNP (w tym 2 szybkie o rozdzielczości 10 bitów) o prądzie 0,5 A: Możliwość bezpośredniego sterowania cewkami styczników, przekaźników lub diod LED bez potrzeby stosowania dodatkowych wzmacniaczy; szybkie wyjścia umożliwiają precyzyjną kontrolę impulsowania dla serwonapędów i pozycjonowania.
• 8 dyskretnych + 4 szybkie wejścia: Szeroka gama wejść cyfrowych z możliwością szybkiego zliczania impulsów (szybkie wejścia) – idealne do odczytu enkoderów i czujników zbliżeniowych w aplikacjach wymagających dużej dynamiki.
• Pamięć 256 KB RAM + 256 KB Flash + karta SD 2 GB: Duża przestrzeń na program, dane użytkownika i logi; wbudowana karta SD umożliwia łatwe rozszerzenie pamięci i transfer danych.
• Porty komunikacyjne: USB mini B, nieizolowane RS485 i RS232/RS485 (złącza RJ45): Wszechstronna łączność z nadrzędnymi systemami sterowania, panelami HMI lub innymi urządzeniami przez protokół Modbus RTU.

Zgodność z Normami

Sterownik TM221M16TG jest zgodny z normami EN/IEC 61010-2-201 (bezpieczeństwo urządzeń pomiarowych), EN/IEC 61131-2 (wymagania dla programowalnych sterowników logicznych) oraz EN/IEC 60664-1 (koordynacja izolacji). Posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus, co potwierdza jego dopuszczenie do stosowania w wielu gałęziach przemysłu, w tym w zastosowaniach morskich.

Zastosowanie

Dzięki kompaktowej obudowie, bogatej liczbie wejść/wyjść i wbudowanym interfejsom komunikacyjnym, sterownik Modicon M221 TM221M16TG znajduje zastosowanie w sterowaniu maszyn, linii produkcyjnych oraz w automatyce budynkowej.

• Sterowanie sekwencyjne i logiczne w małych i średnich maszynach pakujących, montażowych, transportowych – bezpośrednie podłączenie czujników i siłowników.
• Zastosowanie w systemach automatyki budynkowej do sterowania oświetleniem, żaluzjami, klimatyzacją w połączeniu z czujnikami i elementami wykonawczymi.
• Budowa aplikacji wymagających szybkiego zliczania impulsów z enkoderów lub czujników zbliżeniowych – dzięki szybkim wejściom i wyjściom (np. pozycjonowanie taśmociągów).
• Komunikacja z nadrzędnymi systemami SCADA/HMI przez RS485 (Modbus RTU) lub RS232 – integracja w rozproszonych architekturach sterowania.

Wskazówki Montażowe

Montaż na szynie DIN TH35 w obudowie rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie może być instalowane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przekroje przewodów dobrać zgodnie z obciążalnością prądową (max 0,5 A na wyjście). Zaciski sprężynowe w wyjmowanych blokach – podłączać zgodnie z dokumentacją producenta, zwracając uwagę na polaryzację zasilania i sygnałów. Moment dokręcania oraz średnice przewodów – według specyfikacji w karcie katalogowej.

FAQ

• Jaki jest stopień ochrony sterownika? Stopień ochrony IP20, co oznacza, że nadaje się do montażu w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych – wymaga dodatkowej ochrony przed wilgocią i pyłem.
• Czy sterownik posiada wejścia analogowe? W modelu TM221M16TG dostępne są wyłącznie wejścia dyskretne (cyfrowe) – 8 standardowych i 4 szybkie. Wejścia analogowe nie są przewidziane w tym wariancie, ale można je dodać za pomocą zewnętrznych modułów rozszerzeń (dostępnych w ofercie).
• Jakie oprogramowanie jest wymagane do programowania? Do konfiguracji i programowania sterownika służy darmowe środowisko EcoStruxure Machine Expert Basic (dostępne na stronie producenta). Obsługuje języki LD, FBD, SFC, IL, ST.
