Sterownik M221-24I/O Modułowy | TM221M16T Schneider Electric

Opis i Kluczowe Cechy

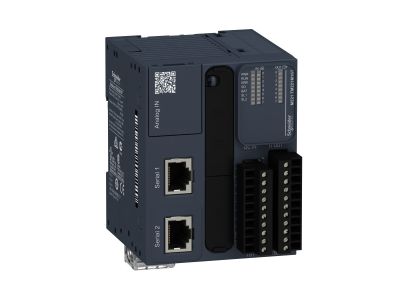

Sterownik programowalny Modicon M221 TM221M16T firmy Schneider Electric to kompaktowy moduł logiczny przeznaczony do automatyki przemysłowej w architekturach przewodowych. Oferuje 8 wejść dyskretnych i 4 szybkie wejścia (z logiką sink/source), 8 wyjść tranzystorowych oraz 2 szybkie wyjścia PNP o rozdzielczości 10 bitów, przy prądzie wyjściowym 0,5 A i znamionowym napięciu zasilania 24 V DC. Szerokość modułu 70 mm oraz stopień ochrony IP20 umożliwiają montaż na szynie DIN w standardowych rozdzielnicach.

• 8 wejść dyskretnych i 4 szybkie wejścia: umożliwiają podłączenie czujników, przycisków i sygnałów impulsowych, zapewniając elastyczną konfigurację układu sterowania.
• 8 wyjść tranzystorowych PNP 0,5 A: gwarantują precyzyjne załączanie odbiorników wykonawczych przy napięciu 24 V DC, bez ryzyka przeciążenia styków.
• 2 szybkie wyjścia PNP (10‑bitowa rozdzielczość): idealne do aplikacji wymagających szybkiego przełączania, np. sterowania falownikami lub pozycjonowania.
• Pamięć 256 KB RAM oraz karta SD 2 GB: pozwalają na przechowywanie aplikacji użytkownika, danych alarmowych i zmiennych wewnętrznych, zapewniając rozbudowane możliwości programowania.
• Porty komunikacyjne USB mini B 2.0, RS485 i RS232/RS485: ułatwiają programowanie, diagnostykę oraz integrację z nadrzędnymi systemami sterowania i wizualizacji.

Zgodność z Normami

Sterownik spełnia wymagania norm EN/IEC 61010-2-201 (bezpieczeństwo urządzeń pomiarowych i sterujących), EN/IEC 61131-2 (sterowniki programowalne) oraz EN/IEC 60664-1 (koordynacja izolacji). Posiada certyfikaty CE, IACS E 10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus, potwierdzające bezpieczeństwo i zgodność z międzynarodowymi standardami.

Zastosowanie

Sterownik Modicon M221 TM221M16T sprawdza się w różnorodnych aplikacjach automatyki przemysłowej, szczególnie w systemach przewodowych wymagających niezawodnego sterowania logicznego.

• Sterowanie maszynami produkcyjnymi, liniami pakującymi i urządzeniami transportowymi.
• Realizacja sekwencji logicznych w małych i średnich systemach automatyki budynkowej lub przemysłowej.
• Komunikacja z nadrzędnymi systemami SCADA i HMI poprzez porty RS485/RS232.
• Zastosowania wymagające szybkiego zliczania impulsów, np. monitorowanie obrotów lub sterowanie serwonapędami.

Wskazówki Montażowe

Montaż sterownika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 0,5 A na wyjście), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Zaleca się montaż w obudowie o stopniu ochrony odpowiednim do warunków otoczenia.

FAQ

• Jaki stopień ochrony ma sterownik Modicon M221 TM221M16T? Stopień ochrony IP20, co pozwala na montaż w suchych pomieszczeniach wewnątrz szaf sterowniczych, bez narażenia na wilgoć i pył.
• Jakie napięcie zasilania jest wymagane? Znamionowe napięcie zasilania oraz wyjść wynosi 24 V DC, a maksymalny prąd wyjściowy na kanał to 0,5 A.
• Czy sterownik można programować w oprogramowaniu EcoStruxure Machine Expert Basic? Tak, sterownik Modicon M221 został zaprojektowany do pracy z intuicyjnym oprogramowaniem EcoStruxure Machine Expert Basic, które umożliwia szybkie tworzenie i uruchamianie aplikacji.
