Sterownik M221-24I/O Modułowy Ethernet Modicon M221 | TM221ME16T Schneider Electric

Opis i Kluczowe Cechy

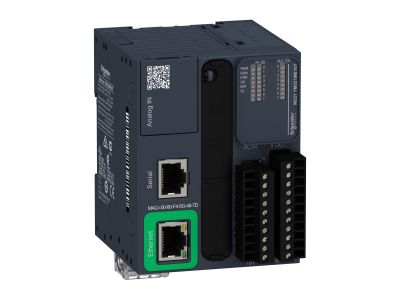

Sterownik programowalny Modicon M221 (symbol TM221ME16T) to kompaktowe urządzenie sterujące z rodziny Schneider Electric, zaprojektowane do architektur przewodowych. Oferuje 8 dyskretnych i 4 szybkie wejścia (logika sink/source) oraz 8 tranzystorowych i 2 szybkie wyjścia PNP o prądzie 0,5 A, zasilane napięciem 24 V DC. Szerokość modułu 70 mm pozwala na oszczędne zagospodarowanie szafy sterowniczej, a zintegrowany port Ethernet z RJ45 umożliwia komunikację sieciową bez dodatkowych konwerterów.

• 8 dyskretnych + 4 szybkie wejścia: Elastyczne dopasowanie do różnych czujników i enkoderów – logika sink/source upraszcza okablowanie i podnosi uniwersalność aplikacji.
• 8 tranzystorowych + 2 szybkie wyjścia PNP (0,5 A): Bezpośrednie sterowanie zaworami, stycznikami lub silnikami z możliwością generowania sygnałów szybkich do zastosowań impulsowych.
• Zasilanie 24 V DC: Niskonapięciowe bezpieczeństwo pracy w otoczeniu przemysłowym, kompatybilne z typowymi zasilaczami buforowymi.
• Wbudowany Ethernet (RJ45), RS232/RS485 (RJ45) oraz USB Mini-B: Łatwa integracja z siecią zakładową, HMI i PC bez zbędnych akcesoriów – redukcja kosztów montażu.
• Pamięć 256 kB dla aplikacji + slot na kartę SD do 2 GB: Wystarczająca przestrzeń na złożoną logikę, a karta SD umożliwia szybkie kopiowanie programów i aktualizacje.

Zgodność z Normami

Sterownik spełnia wymagania norm EN/IEC 61010-2-201, EN/IEC 61131-2 oraz EN/IEC 60664-1. Posiada certyfikaty CE, IACS E10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus, co gwarantuje zgodność z europejskimi i międzynarodymi regulacjami bezpieczeństwa oraz odpornością na warunki środowiskowe.

Zastosowanie

Dzięki zintegrowanym interfejsom i elastycznej konfiguracji I/O sterownik Modicon M221 sprawdza się w wielu scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie maszynami pakującymi, transportowymi i obróbczymi wymagającymi szybkich reakcji i komunikacji Ethernet.
• Automatyka linii montażowych – obsługa czujników zbliżeniowych, enkoderów oraz siłowników za pośrednictwem wyjść tranzystorowych.
• Centralne zarządzanie pracą styczników, przekaźników i zaworów w rozdzielnicach – małe gabaryty (70 mm) oszczędzają miejsce.
• Aplikacje wymagające zdalnego monitorowania i programowania przez sieć LAN z wykorzystaniem EcoStruxure Machine Expert Basic.

Wskazówki Montażowe

Montaż sterownika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w obudowie o stopniu ochrony IP20. Przekrój przewodów zasilających i sygnałowych należy dobrać zgodnie z obciążalnością prądową (maks. 0,5 A na wyjście). Momenty dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność polaryzacji zasilania i konfigurację typu wejść (sink/source).

FAQ

• Jakie napięcie zasilania jest wymagane? Sterownik wymaga stabilizowanego napięcia 24 V DC ±20% (zgodnie z normą EN/IEC 61131-2). Nie jest przystosowany do zasilania napięciem przemiennym.
• Czy można programować sterownik bez dodatkowego oprogramowania? Programowanie odbywa się za pomocą darmowego środowiska EcoStruxure Machine Expert Basic (wcześniej SoMachine Basic). Komunikacja z PC poprzez USB lub Ethernet.
• Jaki stopień ochrony ma sterownik? Stopień ochrony IP20 – urządzenie przeznaczone do montażu wewnątrz szaf sterowniczych lub rozdzielnic, chronionych przed wilgocią i pyłem.
