Sterownik M221-24I/O Kompakt | TM221C24T Schneider Electric

Opis i Kluczowe Cechy

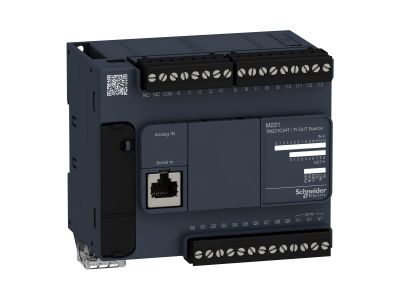

Sterownik logiczny Modicon M221 kompaktowy, symbol TM221C24T, to zaawansowany programowalny sterownik PLC z serii Modicon M221, przeznaczony do przewodowych architektur sterowania. Urządzenie oferuje 14 dyskretnych wejść oraz 4 szybkie wejścia, a także 10 wyjść tranzystorowych PNP, w tym 2 szybkie wyjścia o rozdzielczości 10 bitów, co zapewnia precyzyjne sterowanie odbiornikami przy napięciu zasilania 24 V DC i prądzie wyjściowym do 0,5 A. Szerokość modułu wynosi 110 mm.

• Napięcie zasilania 24 V DC: Umożliwia bezpośrednią współpracę z typowymi układami sterowania w automatyce maszyn, bez konieczności stosowania dodatkowych zasilaczy.
• Wyjścia tranzystorowe PNP 0,5 A: Gwarantują szybkie przełączanie i bezpieczną pracę przy obciążeniach indukcyjnych i rezystancyjnych, minimalizując ryzyko przegrzania.
• Pamięć 256 kB RAM + 256 kB Flash + karta SD 2 GB: Zapewnia wystarczającą przestrzeń na aplikację użytkownika, zmienne wewnętrzne i dane, a karta SD umożliwia łatwe rozszerzenie pamięci i aktualizacje.
• Porty komunikacyjne: USB mini B oraz 2x RJ45 (RS485/RS232/RS485): Umożliwiają szybkie programowanie, diagnostykę i integrację z systemami nadrzędnymi oraz sieciami przemysłowymi.
• Stopień ochrony IP20: Dostosowany do montażu w suchych pomieszczeniach w szafach sterowniczych, chroni przed dostępem ciał stałych ≥12,5 mm.

Zgodność z Normami

Sterownik Modicon M221 TM221C24T posiada certyfikaty CE, IAC S E10, CSA, RCM, LR, ABS, DNV-GL, EAC i CULus. Spełnia wymagania norm EN/IEC 61010-2-201, EN/IEC 61131-2 oraz EN/IEC 60664-1, co gwarantuje bezpieczeństwo użytkowania i kompatybilność z wymaganiami rynków globalnych.

Zastosowanie

Sterownik Modicon M221 kompaktowy znajduje zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej i maszynowej. Dzięki kompaktowej budowie i wydajnym wejściom/wyjściom sprawdza się w następujących scenariuszach:

• Sterowanie procesami w małych i średnich maszynach (np. pakujących, sortujących, transportowych).
• Realizacja sekwencyjnych układów logicznych z wykorzystaniem szybkich wejść i wyjść do precyzyjnego pozycjonowania.
• Komunikacja z systemami nadzoru (SCADA) i wymiana danych przez porty szeregowe RS232/RS485.
• Automatyka budynkowa (sterowanie oświetleniem, wentylacją, bramami) w aplikacjach wymagających niezawodnego PLC.

Wskazówki Montażowe

Montaż sterownika Modicon M221 TM221C24T powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy sterownik posiada wejścia szybkie? Tak, sterownik TM221C24T oferuje 4 szybkie wejścia, które mogą być używane do odczytu enkoderów lub sygnałów o wysokiej częstotliwości.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest odporny na wilgoć ani zalanie.
• Czy można rozszerzyć pamięć sterownika? Tak, sterownik posiada wbudowaną pamięć flash 256 kB oraz gniazdo na kartę SD o pojemności 2 GB (dołączoną), co pozwala na przechowywanie aplikacji i danych.
