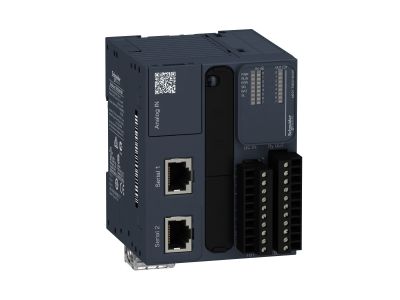

Sterownik M221-16I/O Modułowy Modicon M221 | TM221M16R Schneider Electric

Opis i Kluczowe Cechy

Sterownik programowalny Modicon M221 o symbolu TM221M16R firmy Schneider Electric to kompaktowe urządzenie z 16 kanałami I/O. Wyposażono go w wyjścia dyskretne przekaźnikowe normalnie otwarte (NO) o napięciu 5…125 V DC oraz 5…250 V AC, co zapewnia uniwersalność w sterowaniu zarówno obwodami prądu stałego, jak i przemiennego. Dzięki temu sprawdza się w szerokim spektrum aplikacji automatyki.

• 16 kanałów wejściowo-wyjściowych: Kompaktowa liczba I/O pozwala na realizację średniozaawansowanych projektów sterowania bez zbędnego nadmiaru, oszczędzając miejsce w szafie sterowniczej.
• Wyjścia przekaźnikowe normalnie otwarte (NO): W stanie bezsterownym styki są rozwarte, co zwiększa bezpieczeństwo instalacji – awaria lub zanik sygnału nie spowoduje przypadkowego załączenia odbiornika.
• Napięcie wyjść 5…125 V DC: Umożliwia bezpośrednie sterowanie urządzeniami niskiego napięcia stałego, np. przekaźnikami, siłownikami czy sygnalizacją LED, bez dodatkowych konwerterów.
• Napięcie wyjść 5…250 V AC: Pozwala na komutację obwodów prądu przemiennego, w tym typowych odbiorników 230 V AC, co jest standardem w instalacjach przemysłowych i budynkowych.
• Szeroki zakres napięć AC/DC: Jedno urządzenie zastępuje kilka dedykowanych rozwiązań, redukując liczbę komponentów i upraszczając magazynowanie.

Zgodność z Normami

Sterownik Modicon M221 spełnia wymagania europejskich dyrektyw bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla programowalnych sterowników logicznych, co gwarantuje niezawodność i bezpieczeństwo w warunkach przemysłowych.

Zastosowanie

Dzięki wyjściom przekaźnikowym NO i wszechstronnemu zakresowi napięć, sterownik TM221M16R znajduje zastosowanie w wielu obszarach automatyki. Może pracować zarówno jako centralny element małych systemów sterowania, jak i jako rozszerzenie większych układów.

• Sterowanie maszynami i urządzeniami produkcyjnymi
• Impulsy do styczników, przekaźników pomocniczych lub wejść PLC w liniach technologicznych
• Sygnalizacja optyczna i akustyczna w szafach sterowniczych (np. lampki, buczki)
• Automatyka budynkowa – zarządzanie oświetleniem, roletami, wentylacją

Wskazówki Montażowe

Montaż sterownika powinien być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuj na szynie DIN TH35 (zgodnie z ogólnymi zasadami dla aparatury modułowej), a połączenia przewodów wykonuj zgodnie z dokumentacją techniczną producenta, uwzględniając odpowiedni przekrój żył i zalecany moment dokręcania zacisków. Nie przekraczaj dopuszczalnych wartości napięcia i prądu określonych w karcie katalogowej.

FAQ

• Jakie napięcie mogą przełączać wyjścia przekaźnikowe? Wyjścia dyskretne przekaźnikowe normalnie otwarte (NO) są przystosowane do napięć 5…125 V DC oraz 5…250 V AC.
• Czy wyjścia sterownika są normalnie otwarte (NO)? Tak, wszystkie wyjścia dyskretne mają konfigurację normalnie otwartą. Oznacza to, że bez sygnału sterującego styki są rozwarte, a odbiornik nie jest zasilany.
• Czy ten sterownik nadaje się do automatyki budynkowej? Tak, dzięki wyjściom przekaźnikowym AC/DC może sterować m.in. oświetleniem, roletami, napędami bram czy wentylacją w systemach inteligentnego budynku.
